 Les antennes

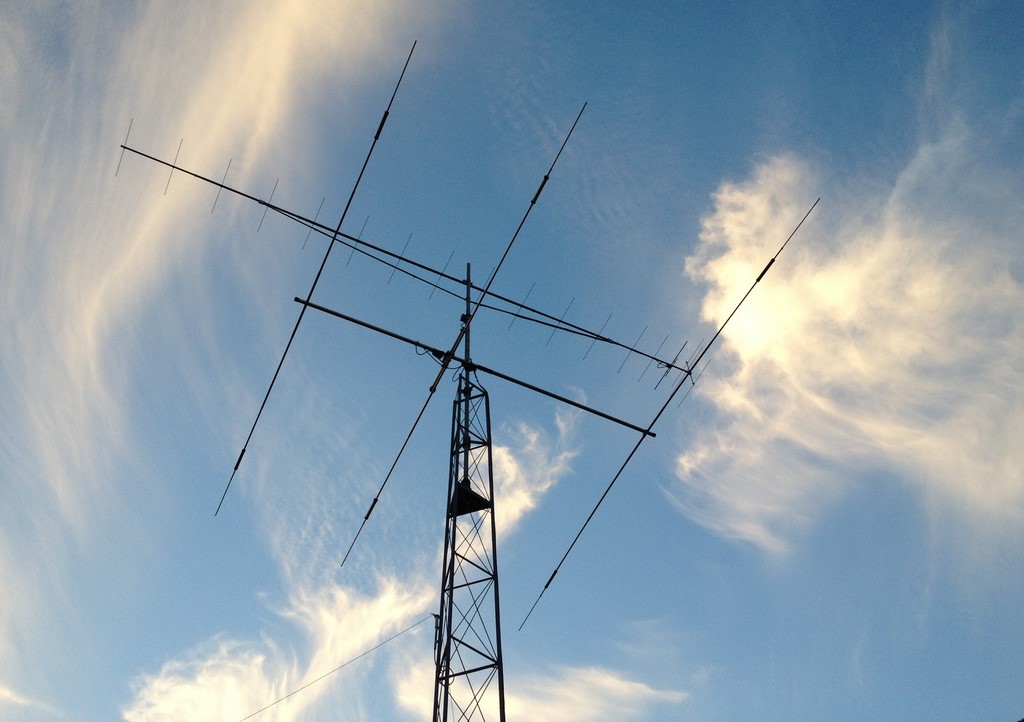

L'antenne VHF est une 18 éléments Cushcraft 4218 XL la longueur du boom est de 8,78 mètres et le gain est de 17,2 dBd. Préampli en tête de mât SSB Electronic SP3, la boîte de contrôle DCW 15A. L'antenne HF, une beam trois éléments, pour les bandes de 10, 15, et 20 mètres Fritzel FB-33. Pour le 40 et le 80 mètres nous utilisons une antenne en V inversé EL-40X. Le rotor d'antenne un Yaesu G-1000SDX. Le pylone un 12 mètres de fabrication De Kerf. Les mesures de l'antenne en fichier .xls sont disponibles en cliquant sur : Fritzel FB-33

 La station

La station VHF se compose d'un TX/RX Kenwood TS-711E suivi d'un amplificateur linéaire de 150 watts Daiwa LA-2155H. Alimentation Alinco DM-130MVZ 32 Amp. Tension de sortie 13,8V règlable de 3 à 15Volts. SWR/Wattmètre VHF/UHF Daiwa NS-663A. Manipulateur à double palette Kent. MFJ Grandmaster Memory Keyer MFJ-482B. La station HF se compose d'un TX/RX Yaesu FT-1000MP. Yaesu FH-1 Remote Control keypad. L'amplificateur linéaire, un ACOM 1000 de construction bulgare.
Celui-ci délivre confortablement 1000 Watts HF avec 60 Watts d'excitation sur toutes les bandes amateur de 1.8 - 54 Mhz tous modes. Equipé de 1 tube métal-céramique 4CX800A (GU74B), cathode à la masse. Contrairement à d'autres PAs, ici pas de puissance minimale imposée à l'entrée. On peut ainsi très bien lui injecter 20 Watts pour en sortir 300. La boîte de couplage automatique est une IntelliTuner MFJ-998 1500 Watts SSB/CW. Microphone Dynamic Yaesu MD-100 ou le miro casque HEIL PSE 6 Dynamic Pro Set Elite 6 avec le HS-2 (commande du PTT). Manipulateur à double palette Kent. Pour les modes digitaux nous utilisons le micro KEYER II à l'aide d'un câble DB37F (réf:DB37-FT-1000MP) et le logiciel DM780 v 6.7.0.311 de Ham Radio Deluxe.

Première Station VHF (1986) ON1KVV

Ma première station d'émission fut un Yaesu FT-290R dont la puissance d'émission ne dépassait guère les 2,5 Watts. L'antenne, une 17 éléments Tonna alimentée par 30 mètres de câble coaxial RG-213.
Le meilleur QSO "Tropo" réalisé à cette époque et dans les conditions QRP mentionnées ci-dessus a était réalisé le 5 novembre 1987 avec les îles Faroe OY9JD en IP62OA soit 1428 Km. Quelle ne fut pas ma surprise de faire ce QSO. Il faut avouer que depuis la station a bien changé.

Premières émissions HF avec un Yaesu FT-101ZD

Issu du FT-101E et du Yaesu 901DM, le but de Yeasu était de lancer sur le marché une version moins couteuse que son grand frère le Yaesu 901DM. Son succès a été total, d’une esthétique presque comparable au Yaesu 901DM, le Yaesu 101ZD a conservé toutes les qualités de fiabilité et de solidité. L’équipement à évolué et a été produit en 3 versions différentes sous les noms de : Mark 1, Mark 2 et Mark 3. La version la plus récente, la Mark 3, était également fournie avec les bandes Warc et proposait un filtre Notch. Le deuxième VFO n’étant pas disponible sur l’appareil, celui-ci pouvait être utilisé grâce au VFO extérieur le Yaesu FV-101Z.

Première Station HF (1993) ON6AK

A l'époque, le  Yaesu FT-101ZD était certainement le modèle Yaesu le plus répandu dans le monde.  Développé à partir de la version FT-101E et du 901DM, l'objectif pour la célèbre société était de sortir sur le marché une version moins onéreuse et accessible à un bon nombre d'OM's.  Il était d'une esthétique égale au 901DM et d'une fiabilité inégalable. Son succès ne s'est pas fait attendre et a duré de nombreuses années. Doté d'une 12BY7A (Driver) et de 2 tubes 6146B à l'étage final il sortait allègrement les 100 Watts HF. A l'heure actuelle un bon nombre de radioamateurs heureux de toujours en posséder un, l'utilisent encore de temps en temps. Personnellement nous avons toujours le nôtre.

Restauration d'un Yaesu FT-101 ZD

En cliquant sur le lien ci-dessous vous trouverez toutes les informations concernant la restauration d'un TX/RX  Yaesu FT-101ZD. (glissement de la fréquence, remplacement des condensateurs etc ....)

 Restauration Yaesu FT-101ZD

 L'antenne FB-13

L'Antenne une Fritzel FB-13, un dipôle rotatif à trappes, travaillant sur les bandes 14, 21, 28 MHz. Cette antenne très soignée de fabrication allemande est de très bonne qualité. Ajustement parfait des tubes en aluminium, visseries, colliers, brides de serrage etc…. entièrement en acier inoxydable. Montage facile. Concernant le SWR celui-ci est parfait sur les 3 bandes 1 :1 pour le 10 et le 15m (centre de la bande) et 1.2 :1 pour le 20m. Elle possède une très bonne atténuation latérale. Longueur : 7,52 m. Poids : 4,8 Kg. Rayon de rotation : 3,7m. Gain : 2,2 dBi pour les 3 bandes. Le balun 1 : 1 Série 83 AMA (750 W/CW, 1500W/SSB) sortie prise PL.

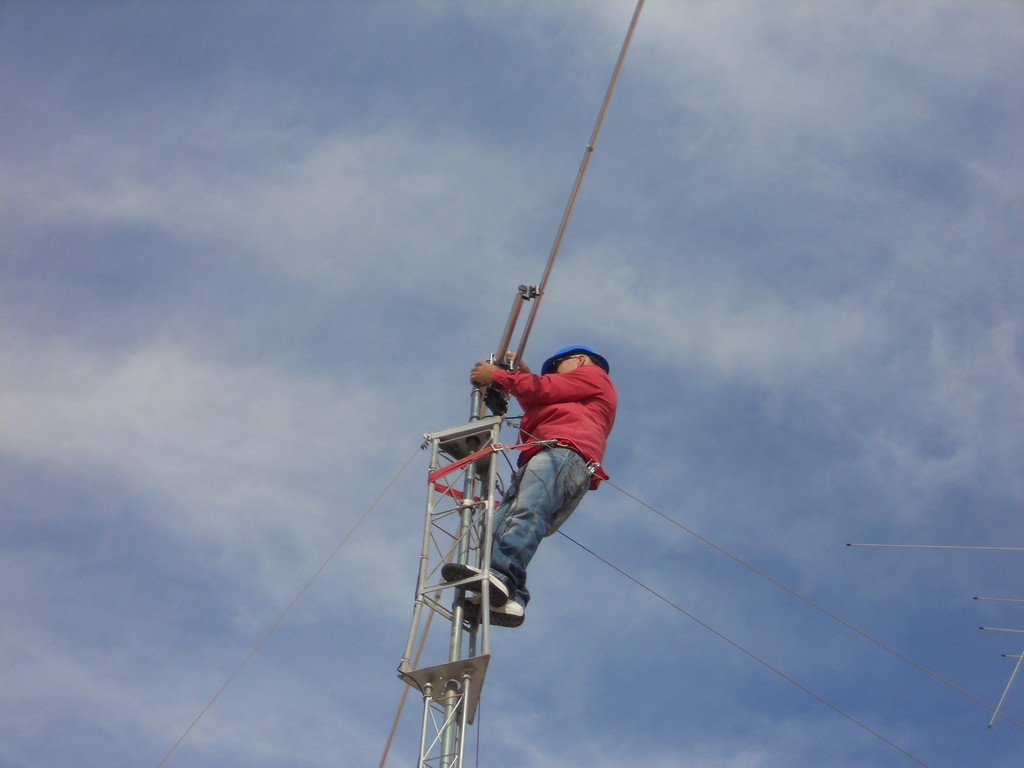

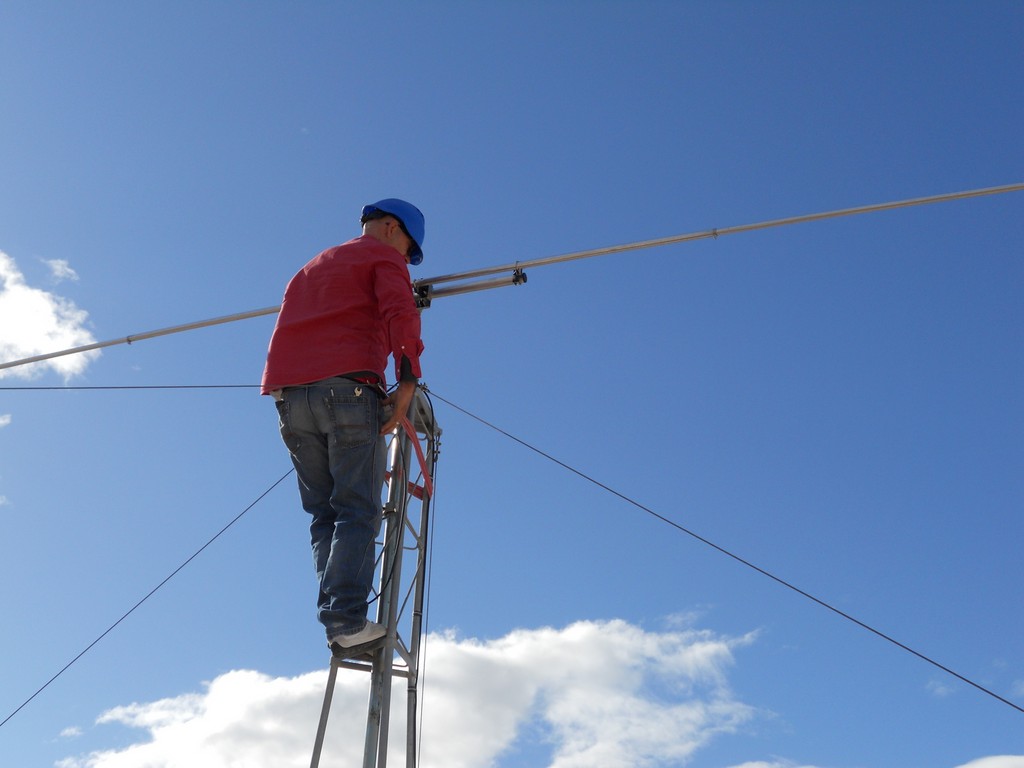

Le mât est un Televés VT180, celui-ci est surmonté d'un élément permettant l'installation du rotor de fabrication Torres 7VG. Installation faite par la société Satronika de Orihuela. Le moteur d'antenne est un Yaesu G-650C. Les mesures de l'antenne en fichier .xls sont disponibles en cliquant sur : Fritzel FB-13

 La station

La station  se compose d’un Yaesu FT-DX5000 MP LTD émetteur/récepteur couvrant les bandes HF et le 50MHz. Il dispose de 2 récepteurs totalement indépendants.  Le récepteur principal, un double super-hétérodyne avec première FI à 9 MHz, secondé d'un récepteur additionnel totalement indépendant (triple super-hétérodyne, première FI à 40 MHz). L'étage final du FT-DX5000 intègre 2 robustes FET VRF-150 en configuration push/pull, garantissant une sortie de 200 watts. L'alimentation intégrée de 230 V AC est suffisamment puissante pour tirer profit de l'étage final MOSFET alimenté en 48 V afin de garantir une linéarité parfaite. La puissance maximale d'émission est de 200 W (75 W en Classe A). Les deux récepteurs disposent d'un DSP FI utilisables quelque soit le mode.  Le VFO « A » offre la possibilité de filtrage sur:  300Hz, 600Hz, 3kHz (filtre cristal 6 poles), 6kHz, 15kHz (MCF 4 poles). A noter que chaque VFO (2) dispose de son propre DSP « YAESU 32 bits à virgule flottante, basé sur le TI TMS320C6727B (@300 MHz) ». Malgré son poids de 21 kg certain regretterons peut-être l’absence d’une alimentation en 13,8 V. Un monitor SM-5000 complète la station, celui-ci permet de visualiser le spectre sur la bande en cours d'utilisation, pratique pour avoir une vue d'ensemble de la bande. Très utile durant les contests pour déterminer exactement la fréquence idéale pour émettre dans le pile-up. Le SM-5000 est également équipé de deux haut-parleurs intégrés, un pour chaque récepteur.
L'amplificateur linéaire, un ACOM 1010, est un amplificateur linéaire léger et peu encombrant, facile d'utilisation. Il fonctionne dans la gamme 1.8-29.7MHz, contrairement à l'ACOM 1000 pas de 50MHz. Une simple tétrode métal-céramique à hautes performances Svetlana 4CX800A (GU74B) avec une dissipation de plaque de 800 W (refroidissement à air forcé, piloté par la grille) permet à celui-ci de sortir une puissance de 700 W PEP ou 500 W en porteuse continue. Le gain HF est égal à 11dB typique pour une excitation de 45 à 70 watts. Une boite de couplage pour l'accord des antennes n'est pas nécessaire tant que le SWR ne dépasse pas le 3:1. Pour la commande du linéaire nous utilisons l'interface du micro KEYER II celui-ci est alimenté par une alimentation Samlex SEC-1223. Le transceiver ne permettant pas plus de 200 mA. (Important le port du tranceiver doit supporter +13,8V - 500 mA). Entre le linéaire et boîte d'accord se trouve un filtre passe-bas Bencher YA-1 - 52 Ohms 1,8 - 30 MHz. La boîte de couplage manuelle avec self à roulette est une MFJ-986 de 1500 Watts SSB/CW. Le microphone est un Yaesu dynamic MH-31 (d'origine) ou le miro casque HEIL Pro 7 Dynamic. La commande du PTT se fait manuellement à l'aide d'un commutateur HS-2. Pour la CW un manipulateur à double palette Bencher BY2. Pour les modes digitaux nous utilisons le micro KEYER II à l'aide d'un câble DB37F (réf:DB37-FT-2000) et le logiciel DM780 v 6.7.0.311 de Ham Radio Deluxe.

L'antenne verticale

L'antenne verticale multi-bande (80 - 10m) est constituée d'un ensemble de 6 tubes en aluminium pour une hauteur totale de 10,1m et provenant de la série DX-M de chez EAntenna. Contrairement à la DX10M dont l'adaptation de l'impédance se fait par l'intermédiaire d'un balun 4 : 1, celle-ci est maintenant directement raccordée à sa base à une boîte de couplage automatique de type MFJ-994BRT. Actuellement 3 radials identiques d'une longueur de 7 mètres et 2 radials de 10,6 mètres sont utilisées.

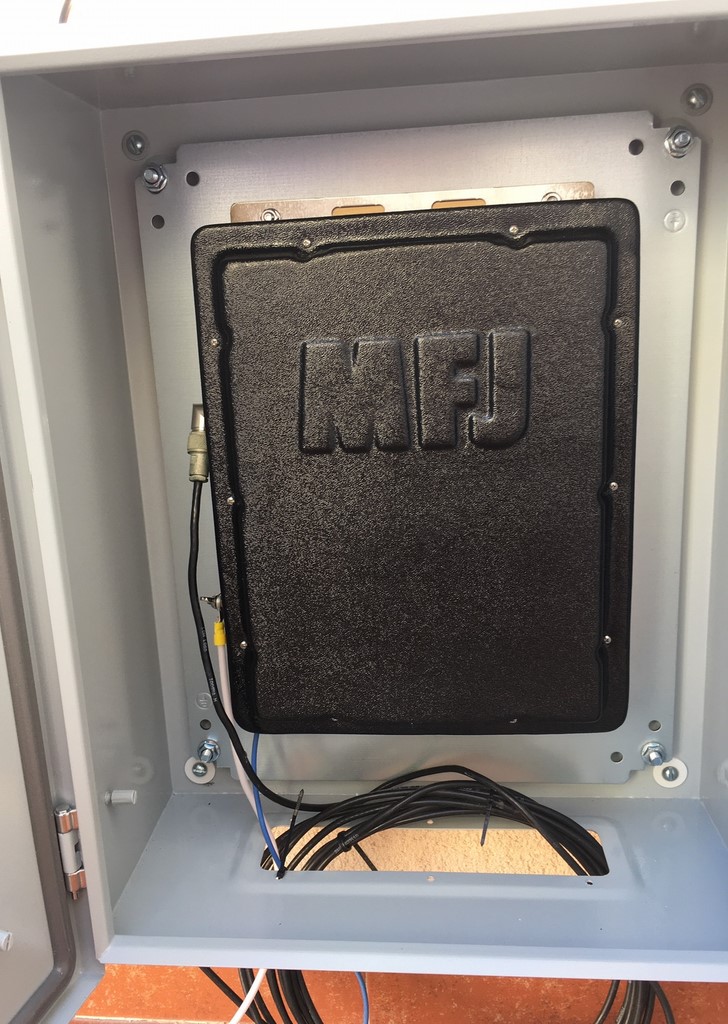

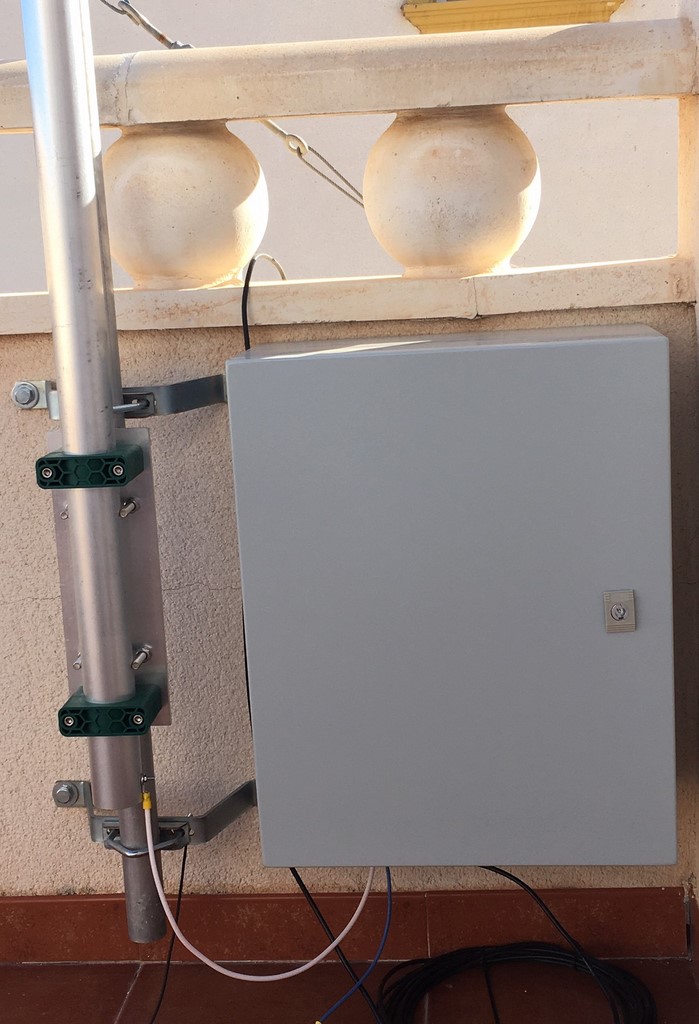

La boîte de couplage automatique MFJ-994BRT (voir les caractéristiques) est placée à la base de l'antenne et alimentée par le câble coaxial à l'aide du boîtier Bias-T MFJ-4117 (consommation 0,85Amp). Le tuner est étanche et adapté à une utilisation extérieure. La puissance maximun d'émission est de 600W (dépendant du modèle). Le tuner accorde les antennes sur toute la gamme d'ondes courtes de 1,8 à 30MHz. Le temps d'accord est de maximum 15 secondes, mais le plus souvent aussi bas que 5 secondes, car les paramètres trouvés sont stockés immédiatement dans l'une des 10 000 mémoires permanentes.
Le tuner fonctionne automatiquement, aucun réglage manuel n'est nécessaire. L'accord commence avec une puissance d'émission de 10 à 20 watts, la puissance maximum du réglage ne peut pas dépasser 20 watts. Bien que le tuner soit équipé de relais résistants 16A/1000V, il pourrait être endommagé lors du réglage avec des puissances supérieures. Le réseau en L commuté du tuner permet jusqu'à 192 L et 192 C, donnant une plage d'accord en impédance très large de 12 à 800 Ω. Le tuner a des embases PL pour l'émetteur-récepteur et l'antenne ainsi qu'une borne pour alimenter des longs fils. Pour les antennes alimentées en fil parallèle un balun externe est nécessaire.

L'antenne 50 MHz

L'antenne une Diamond A502HB, est une 2 éléments HB9CV. Gamme de fréquence 50-53 MHz.Cette antenne très compacte avec un boom de seulement 0,80m a néanmoins un très bon rendement avec un gain de 6,3dBi. La longueur maxi des éléments est 3 mètres. Son rapport avant - arrière est de 15dB. Sa puissance maxi admise est 400 Watts (PEP-SSB). Le SWR sur 50.110 MHz est de 1.3:1. Possibilité d'utiliser l'antenne sur l'entièreté de la bande sans boîte de couplage. Raccordement à l'aide d'un connecteur du type PL. Son poids 1,7 Kg.  Manuel de montage A502HB

  Montage Fritzel

Balun Fritzel

Balun de tension 1:1 Série 83 AMA.Balun Fritzel

Rénovation des éléments d'une antenne Fritzel

Dans l'article en néerlandais  rénovation Fritzel vous trouverez toutes les astuces afin de remettre "presque" à neuf votre ancienne antenne Fritzel. (Merci à Frits, PA0FRI). Pour info sachez que  HOFI  en Allemagne a continué la production ainsi que la vente des produits Fritzel. Accès au site perso: PA0FRI

AN/VRC-10

Mes premières émissions radio eurent lieu en 1970 lors de mon appel sous les armes avec un AN/VRC-10 de 46 Kg. datant de la fin des années 50. Puissance de sortie 2/16 Watts en mode FM. Fréquence en MHz de 38 à 54,9 (au pas de 100KHz) avec RT-68. Portée entre 15 et 25 Kilomètres. Dimensions: 500 x 314 x 340mm. Alimentation: PP - 112GR 24Volts, son poids 15Kg. (ON5JV)

Calcul de ROS, TOS, k, RL

Feuille de calcul, cliquez :  Calcul de ROS, TOS, k, RL       Auteur : F4EZC, Ch. Bourrier

Calcul des transformateurs HF, Balins et Ununs Large bande 1,5 - 30 MHz

Feuille de calcul 1, cliquez :  Calcul baluns

Feuille de calcul 2, cliquez:  Binocular baluns

Yaesu M-1

Conception inédite de deux types de microphones dans le même boîtier, microphone dynamique et microphone à condensateur. Egaliseur graphique à 9 divisions pour réglage indépendant sur chaque élément. Qualité sonore accrue (boost des aigus). Agréable sensation de fonctionnement sans contact PTT (mécanisme d’aimant à air, cylindrique, en aluminium moulé sous pression).
Microphone à résonance réduite équipé d’une prise casque permettant le contrôle de la qualité en temps réel, équipé d’un contact électronique de verrouillage des touches PTT. Grand écran LCD, LED d’émission, visibilité des 2 éléments indépendants, filtre pour les fréquences basses, fonctions d’enregistrement et de lecture, applications de correction de fréquence, bornier de prise Canon XLR.

KEBO 2000VA

En Espagne la tension du réseau étant souvent supérieure à 245 Volts nous utilisons un regulateur de tension automatique afin de protéger nos équipements.
Caractéristiques:
Entrée: 150-270V ~ 50Hz - Monophasé
Sortie: 230V ~ 50Hz  +/- 10%
Puissance: 2000VA
Technologie: Circuit digital. Protection: haute et basse tension (survoltage)
KEBO AC Automatic Voltage Regulator Model n° SDR-2000VA

Station Portable

Icom IC-706MKIIG

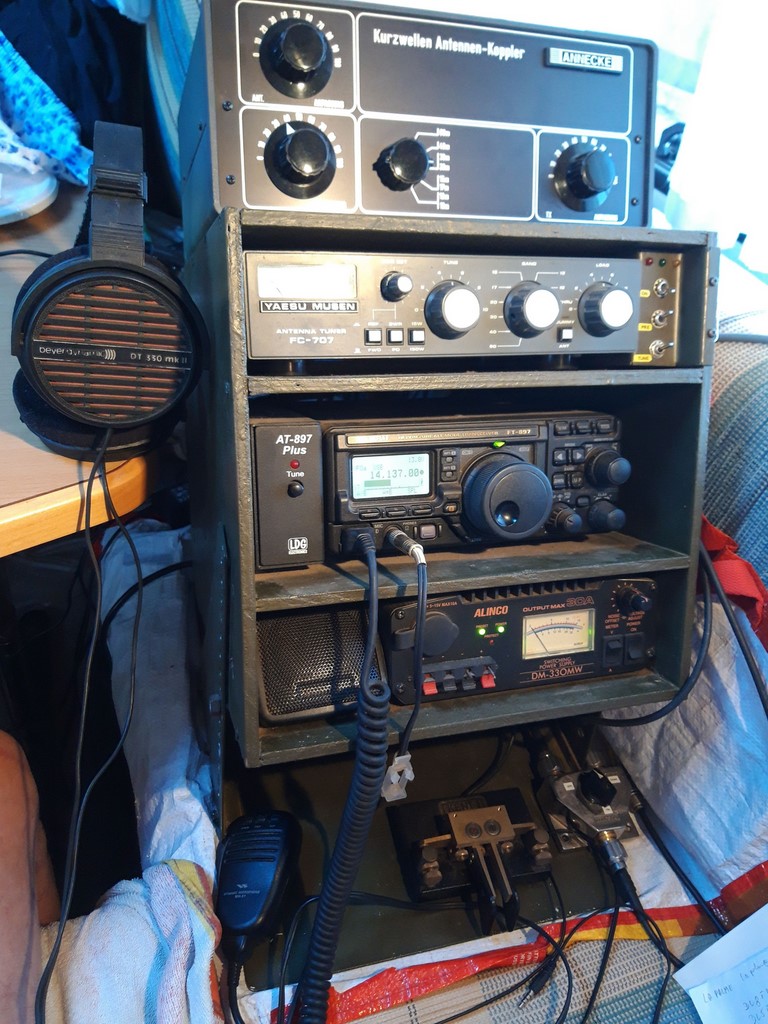

La station portable se compose principalement d'un transceiver Icom IC-706MKIIG celui-ci est un tout mode Déca/6m/2m/70cm et est muni d'un module DSP UT-106, une alimentation à découpage Samlex SEC-1223 de 25 Ampères. La boîte de couplage 10-80M Travel Tuner MFJ-904. L'antenne est une verticale Hy-gain AV-14AVQ pour les bandes 10, 15, 20 et 40 mètres. Dans certains cas et si l'espace nous le permet, un dipôle 20 mètres (home-made) peut être utilisé, ou encore un dipôle multibandes à trappes Kelemen. L'insertion d'un circuit accordé (trappe) de chaque côté du dipôle produit des résonances additionnelles. Les dipôles à trappes sont généralement un peu plus courts que les dipôles longueur nature et offrent des fonctionnements multi bandes à des endroits qui ne permettent pas l'installation d'autres antennes. La Kelemen est prévue pour le 10, 15, 20, 30 et 40m et est montée en V inversé afin de ramener l'impédance le plus près possible de 50 ohms.

Manip. pour le portable

K8RA P-2jr.  Ce manipulateur à double palette est principalement conçu pour le portable. De petite taille, et entièrement usiné avec précision dans du laiton il pèse 460 grammes ce qui lui donne une très bonne stabilité à l'utilisation. Comme d'autres clés à palettes il utilise également des roulements à billes, ce qui lui permet ainsi d'effectuer des réglages avec une très grande précision. Les contacts quant à eux sont en argent. Soit.... un véritable petit bijoux. (Info ARRL: CW Key Maker Jerry Pittenger, K8RA, SK)

L'antenne MFJ-1775

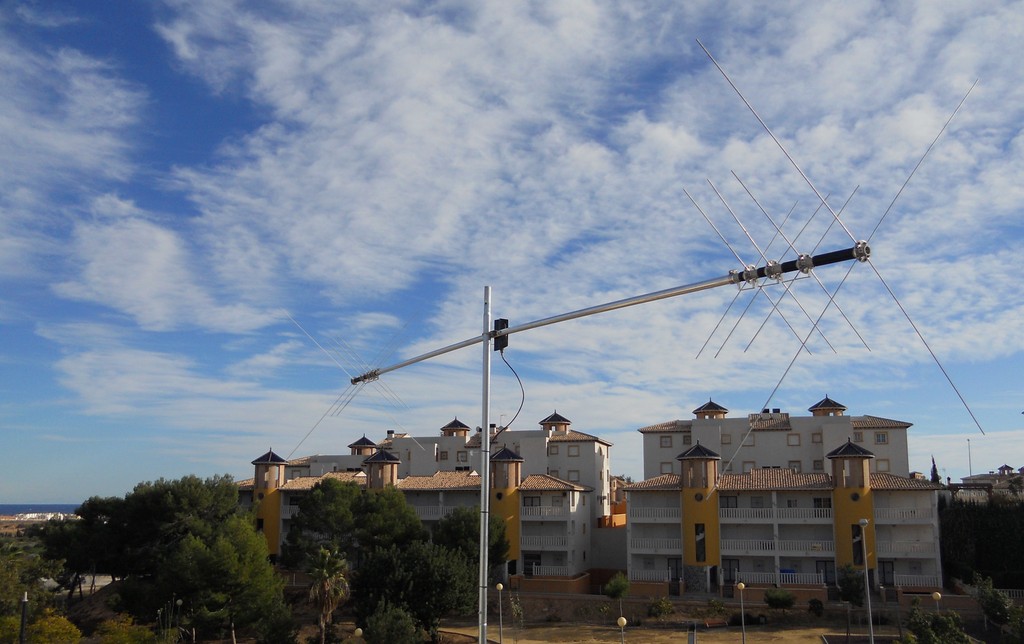

La première antenne que nous avons utilisée en Espagne était une MFJ-1775 un mini-dipôle rotatif de 4,3m (longueur totale) ayant la possibilité de travailler sur 6 bandes. Les bandes 144, 50, 28, 21, 14 et 7 Mhz. (Personnellement nous n'avons jamais eu l'usage du 2 et du 6 mètres)
La puissance admissible est de 1500 Watts. Cette antenne était très performante malgré sa petite dimension mais nécessite beaucoup de soins et de temps au montage. Une après-midi est bien nécessaire… Un analyseur de SWR tel que le MFJ-259B ou équivalent est fortement conseillé. De plus la largeur de bande est très étroite et sensible aux ajustements surtout sur le 40 et 20m. Une bonne boîte de couplage est plus que nécessaire. Conclusion : Une excellente antenne pour ceux qui ne disposent pas de beaucoup de place pour l'installation d'un bon aérien.

Dipôle Kelemen

Installation d'antenne filaire en V inversé. Si à cause de limitation d'espace, l'antenne ne peut être installée horizontalement, le montage en V inversé est une bonne alternative. L'angle de radiation est abaissé et plus favorable au DX, et un seul point de fixation central est nécessaire pour l'installation. L'angle entre les deux côtés du dipôle doit se situer entre 90 et 130 degrés, et ne doit en aucun cas être de moins de 75 degrés. Les extrémités du fil ne doivent pas toucher le sol mais se terminer à quelques mètres au dessus, ceci nécessitera une corde d'extension avec isolateurs. La photo (à gauche) représente notre dipôle pour les bandes 40, 30, 20, 15 et 10m. Les trappes coaxiales sont très légères. La longueur totale de l'antenne est de 10,6 mètres. La traction maximale sur le dipôle est de 18 Kilogrammes. Quant à la puissance, celle-ci est prévue pour un maximun de 400 Watts. Peu encombrante et légère, son poids n'excède pas les 675 grammes. Seul reproche, pas très performant sur le 40 mètres !!!! (Cliquez sur la photo pour obtenir un plus grand format).

ATAS-25

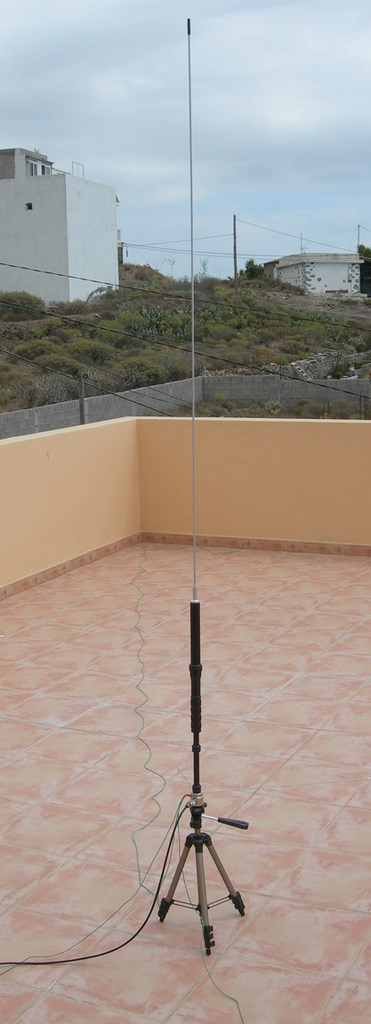

Lors de nos déplacements, en vacances par exemple, et dans l'impossibilité d'installer d'autres aériens il nous arrive fréquemment d'utiliser une antenne ATAS-25. Celle-ci offre plusieurs avantages, elle peut s'installer très facilement sur un petit espace comme la terrasse d'un hôtel (à l'aide d'un petit trépied) ou encore tout simplement être fixée sur un balcon (avec un petit support à clamer) la fixation est simple à l'aide d'une vis de 6,35 mm (1/4"). Autres avantages celle-ci peut se transporter facilement dans une valise, sa longueur totale pour le transport est de 600mm et son poids ne dépasse pas les 930 grammes. Idéal pour les transports en avion !!!!  L'ATAS-25 utilise un système de réglage manuel (bobine) qui accorde l'élément rayonnant avec un SWR presque parfait. Seul inconvénient chaque bande doit être réglée indépendamment. Pour faciliter la mise au point nous faisons usage d'un petit gabarit (home made) reprenant les différentes mesures ce qui nous permet de changer rapidement de bande. Une des caractéristiques principales de l'ATAS-25 est en fait un système d'antenne portable idéal pour un fonctionnement temporaire, malheureusement non recommandé pour des installations en extérieur à long terme. Les fréquences: 7/14/21/28/50/144/430MHz, Puissance max.: HF/50MHz: 100W (SSB/CW), 50W (AM/FM), 144/430MHz: 50W (Tous modes) Hauteur max. 2.2m (varie selon la bande utilisée).

ARRL DXCC List (mise à jour janvier 2018)

Vous trouverez la liste complète des entités au DXCC en cliquant sur le bouton ci-dessous. Le Kosovo devient le 340ème DXCC. Cela porte donc l’Honor Roll à 331 entités. Les QSO avec Z6 sont valides à partir du 21 janvier 2018.                 ARRL DXCC List

Notre Livre d'Or

N'oubliez pas de signer notre livre d'or

Facebook

Relais R.A belges

(Cliquez sur l'image) fichier Excel

Relais R.A espagnols

(Cliquez sur l'image) fichier Word

Tube 6146B

Tétrode de puissance
Facteur d'amplification: 4,5. La 6146B (S2001A) fut également utilisée dans les amplis pour guitare de la non moins célèbre marque Fender. Six 6550 (des 6146B à l'origine) en puissance délivrant 300W. D'autres amplificateurs comme Geloso utilisaient les mêmes tubes.Datasheet

Pentode 12BY7-A

Ce tube est utilisé comme driver dans les émetteurs Yaesu FT-101ZD le FT-901DM et bien d'autre.

Datasheet

Pentode EL84

La pentode est un tube électronique, évolution directe de la tétrode. C'est un composant généralement utilisé pour amplifier un signal.
La pentode permet d'obtenir un meilleur rendement (moins de pertes dans l'écran) et une linéarité plus grande de la courbe courant / tension du tube pour une même tension de la grille de contrôle.  Datasheet

Triode 572B

Le tube Svetlana 572B est une triode de puissance qui possède une anode en graphite massif afin de résister à des surcharges de crête élevées, sa base est en céramique. Ce tube peut-être employé en remplacement d'un 811A. Datasheet

Triode 811A

La fréquence d'émission idéale est de max. 30 MHz. Tension de service d'anode 1250 V. Puissance 45 W. Tension de chauffage 6.3 V. Courant de chauffage 4.0 amp.               Datasheet

4CX800A (GU74B)

Une tétrode métal-céramique à haute performance. Le tube fonctionnera efficacement avec une basse tension de plaque. Datasheet

Tétrode QQE 06/40

La QQE06/40 est une double tétrode pour l'utilisation en amplicatrice et oscillatrice HF, multiplicatrice de fréquence et modulatrice (neutralisation interne).       Datasheet

Trappe Fritzel

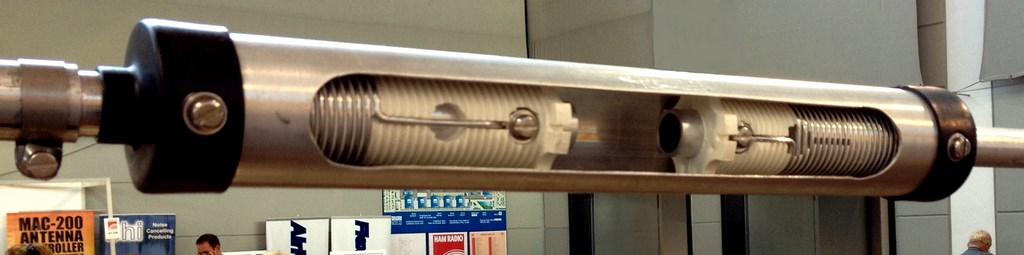

Découpe d'une trappe Fritzel (FB13)

 ACOM 1000

Réglage d'un ACOM 1000 par VA2UP (en français) cliquez sur l'image pour voir la vidéo

 ACOM 1010

Réglage d'un ACOM 1010 (cliquez sur l'image pour voir la vidéo)

 microKEYER II

microHAM : High-End Contesting & DX-ing Accessories microHam

Balun de tension 4:1

Réalisation, cliquez sur l'image
Datasheet Tores    Balun 4:1

Balun de tension Fritzel AMA

Balun 1:1 série 83 AMA un simple autotransformateur
