Stations

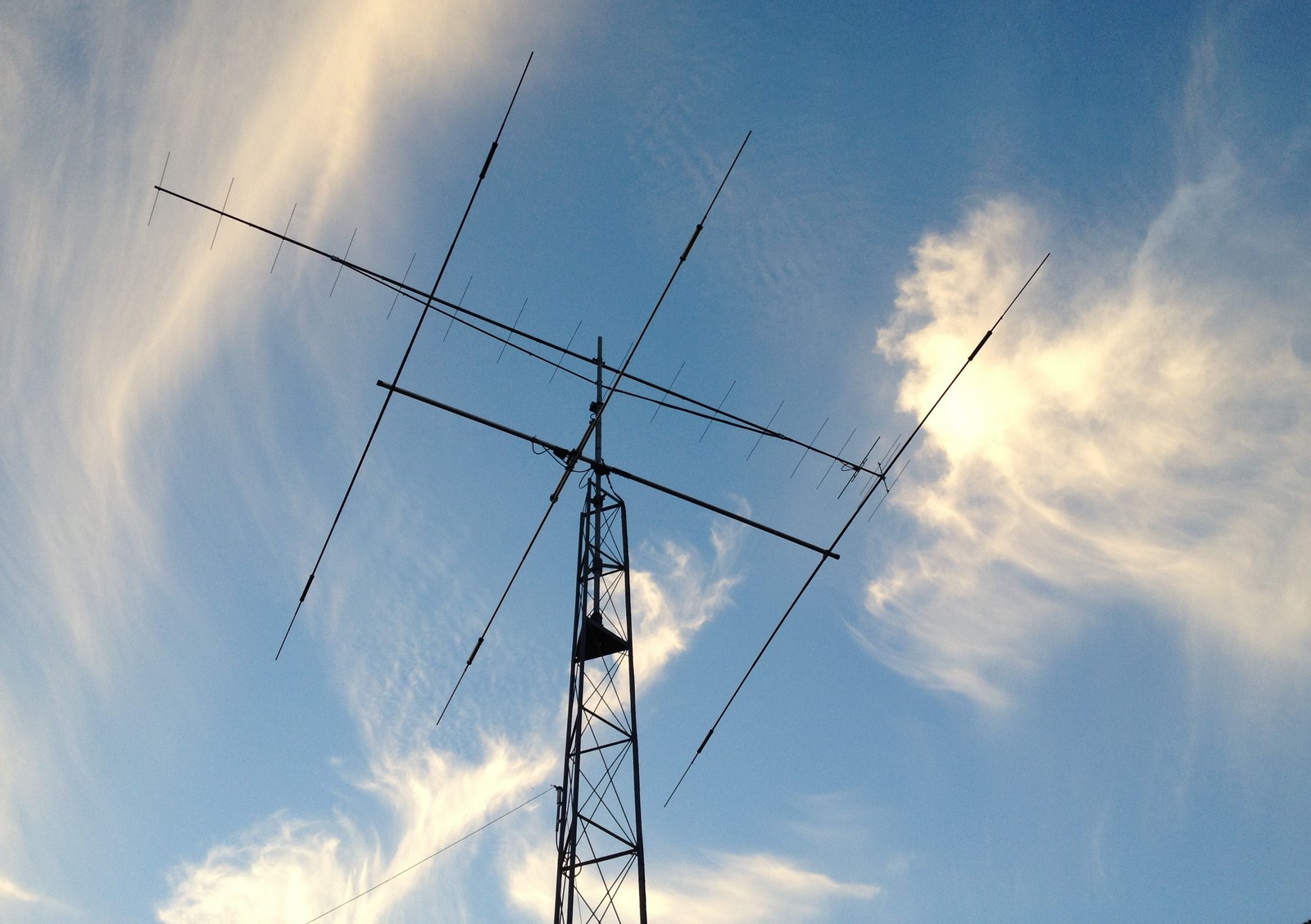

L'antenne VHF est une 18 éléments Cushcraft 4218 XL la longueur du boom est de 8,78 mètres et le gain est de 17,2 dBd. Préampli en tête de mât SSB Electronic SP3, la boîte de contrôle DCW 15A. L'antenne HF, une beam trois éléments, pour les bandes de 10, 15, et 20 mètres Fritzel FB-33. Pour le 40 et le 80 mètres nous utilisons une antenne en V inversé EL-40X. Le rotor d'antenne un Yaesu G-1000SDX. Le pylone un 12 mètres de fabrication De Kerf. Les mesures de l'antenne en fichier .xls sont disponibles en cliquant sur : Fritzel FB-33

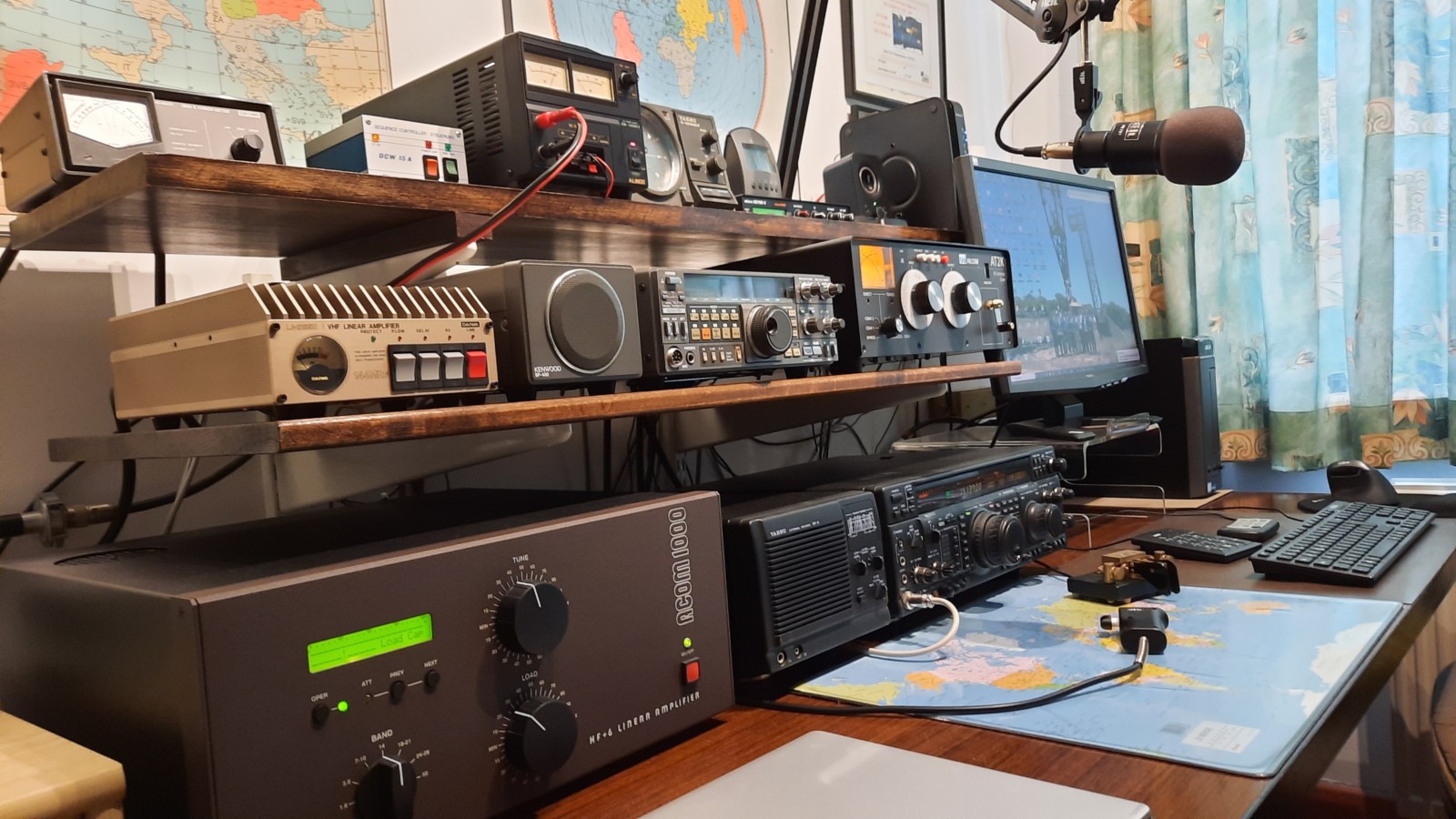

La station VHF se compose d'un TX/RX Kenwood TS-711E suivi d'un amplificateur linéaire de 150 watts Daiwa LA-2155H. Alimentation Alinco DM-130MVZ 32 Amp. Tension de sortie 13,8V règlable de 3 à 15Volts. SWR/Wattmètre VHF/UHF Daiwa NS-663A. Manipulateur à double palette Kent. MFJ Grandmaster Memory Keyer MFJ-482B. La station HF se compose d'un TX/RX Yaesu FT-1000MP. Yaesu FH-1 Remote Control keypad. L'amplificateur linéaire, un ACOM 1000 de construction bulgare.
Celui-ci délivre confortablement 1000 Watts HF avec 60 Watts d'excitation sur toutes les bandes amateur de 1.8 - 54 Mhz tous modes. Equipé de 1 tube métal-céramique 4CX800A (GU74B), cathode à la masse. Contrairement à d'autres PAs, ici pas de puissance minimale imposée à l'entrée. On peut ainsi très bien lui injecter 20 Watts pour en sortir 300. La boîte de couplage assymétrique manuelle PALSTAR AT2K. Comme microphone un HEIL Sound PR 781 dynamique à grande réponse de fréquence 15 - 16000 Hz avec une impédance de 600 Ω et un niveau de sortie -55db. Celui-ci est monté sur un Heil Pro boom PL2T ou encore un microphone de table Dynamic Yaesu MD-100 ou le miro casque HEIL Pro7 Dynamic. (Configuation menu TX/RX). Ici la commande du PTT tout comme pour le Heil Sound PR 781 se fait manuellement à l'aide d'un commutateur HS-2. Pour la télégraphie "CW"  un manipulateur à double palette KENT TP1-B. Pour les modes digitaux nous utilisons le micro KEYER II à l'aide d'un câble DB37F (réf:DB37-FT-1000MP) et le logiciel DM780 v 680.372 de Ham Radio Deluxe.

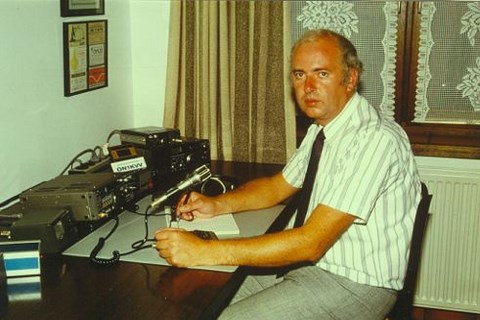

Ma première station d'émission fut un Yaesu FT-290R dont la puissance d'émission ne dépassait guère les 2,5 Watts. L'antenne, une 17 éléments Tonna alimentée par 30 mètres de câble coaxial RG-213.
Le meilleur QSO "Tropo" réalisé à cette époque et dans les conditions QRP mentionnées ci-dessus a était réalisé le 5 novembre 1987 avec les îles Faroe OY9JD en IP62OA soit 1428 Km. Quelle ne fut pas ma surprise de faire ce QSO. Il faut avouer que depuis la station a bien changé.

Issu du FT-101E et du Yaesu 901DM, le but de Yeasu était de lancer sur le marché une version moins couteuse que son grand frère le Yaesu 901DM. Son succès a été total, d’une esthétique presque comparable au Yaesu 901DM, le Yaesu 101ZD a conservé toutes les qualités de fiabilité et de solidité. L’équipement à évolué et a été produit en 3 versions différentes sous les noms de : Mark 1, Mark 2 et Mark 3. La version la plus récente, la Mark 3, était également fournie avec les bandes Warc et proposait un filtre Notch. Le deuxième VFO n’étant pas disponible sur l’appareil, celui-ci pouvait être utilisé grâce au VFO extérieur le Yaesu FV-101Z.

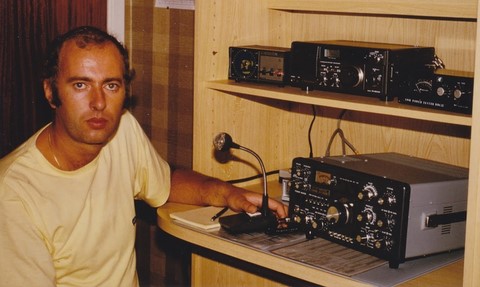

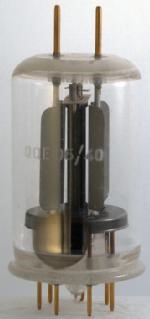

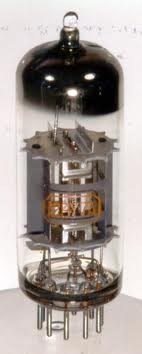

A l'époque, le  Yaesu FT-101ZD était certainement le modèle Yaesu le plus répandu dans le monde.  Développé à partir de la version FT-101E et du 901DM, l'objectif pour la célèbre société était de sortir sur le marché une version moins onéreuse et accessible à un bon nombre d'OM's.  Il était d'une esthétique égale au 901DM et d'une fiabilité inégalable. Son succès ne s'est pas fait attendre et a duré de nombreuses années. Doté d'une 12BY7A (Driver) et de 2 tubes 6146B à l'étage final il sortait allègrement les 100 Watts HF. A l'heure actuelle un bon nombre de radioamateurs heureux de toujours en posséder un, l'utilisent encore de temps en temps. Personnellement nous avons toujours le nôtre.

En cliquant sur le lien ci-dessous vous trouverez toutes les informations concernant la restauration d'un TX/RX  Yaesu FT-101ZD. (glissement de la fréquence, remplacement des condensateurs etc ....)

 Restauration Yaesu FT-101ZD

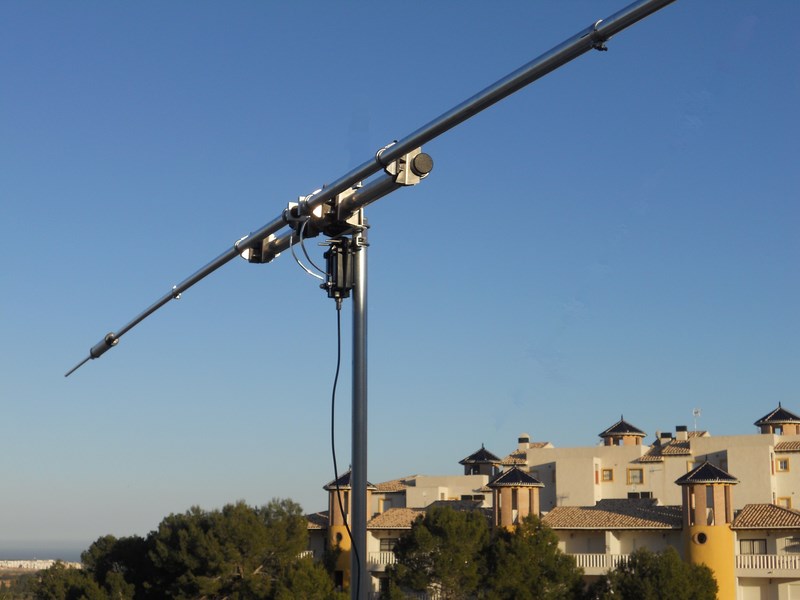

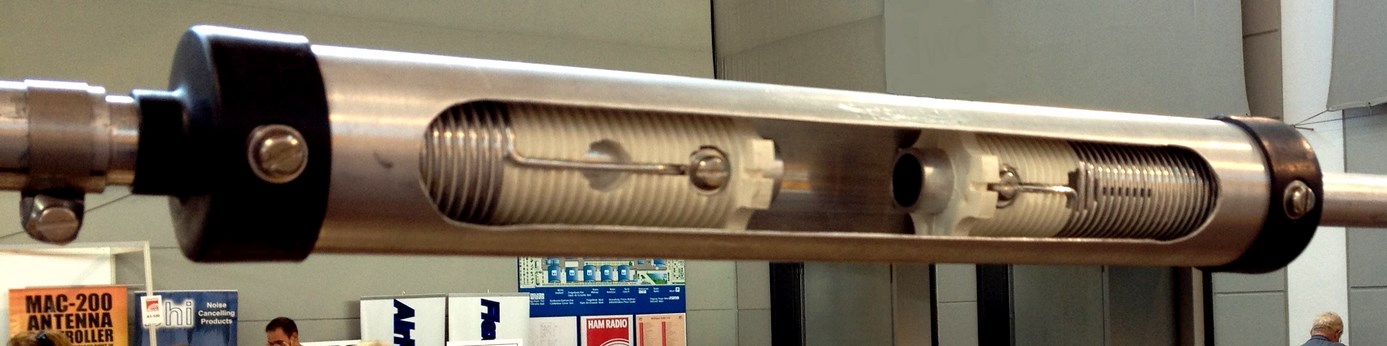

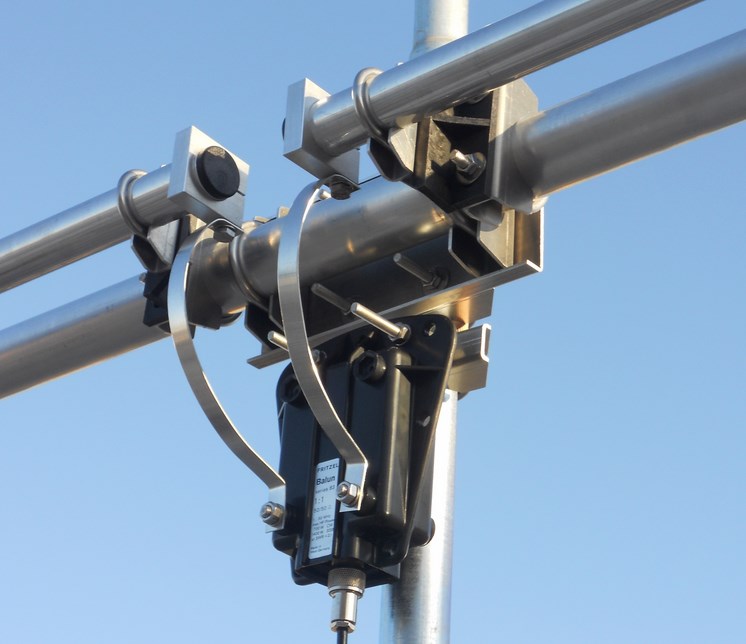

L'Antenne une Fritzel FB-13, un dipôle rotatif à trappes, travaillant sur les bandes 14, 21, 28 MHz. Cette antenne très soignée de fabrication allemande est de très bonne qualité. Ajustement parfait des tubes en aluminium, visseries, colliers, brides de serrage etc…. entièrement en acier inoxydable. Montage facile. Concernant le SWR celui-ci est parfait sur les 3 bandes 1 :1 pour le 10 et le 15m (centre de la bande) et 1.2 :1 pour le 20m. Elle possède une très bonne atténuation latérale. Longueur : 7,52 m. Poids : 4,8 Kg. Rayon de rotation : 3,7m. Gain : 2,2 dBi pour les 3 bandes. Le balun 1 : 1 Série 83 AMA (750 W/CW, 1500W/SSB) sortie prise PL.

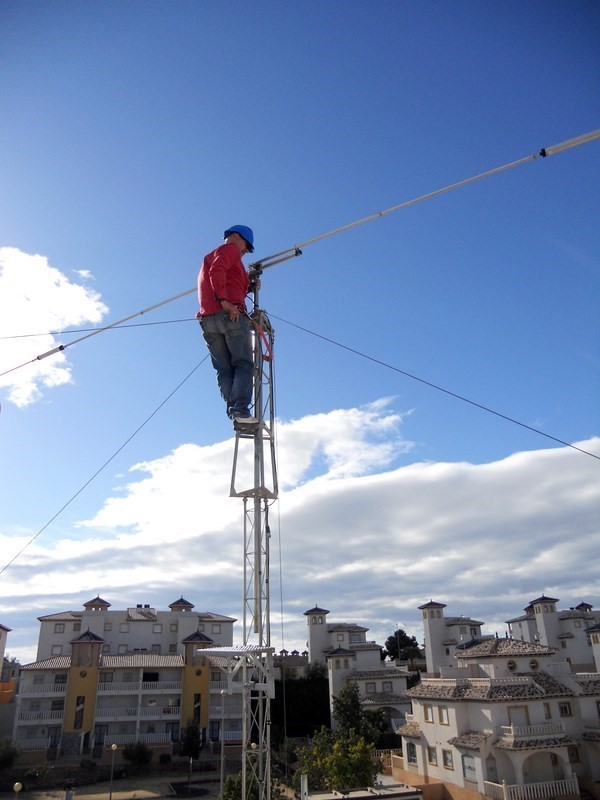

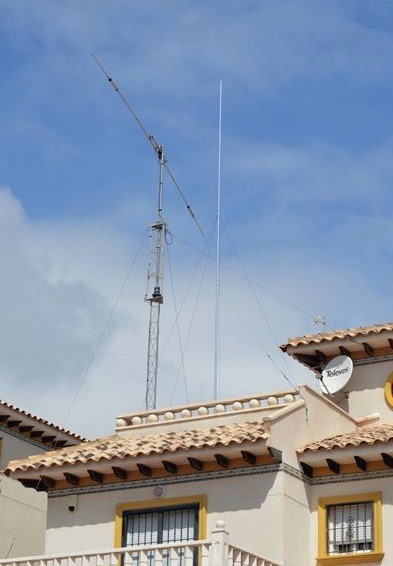

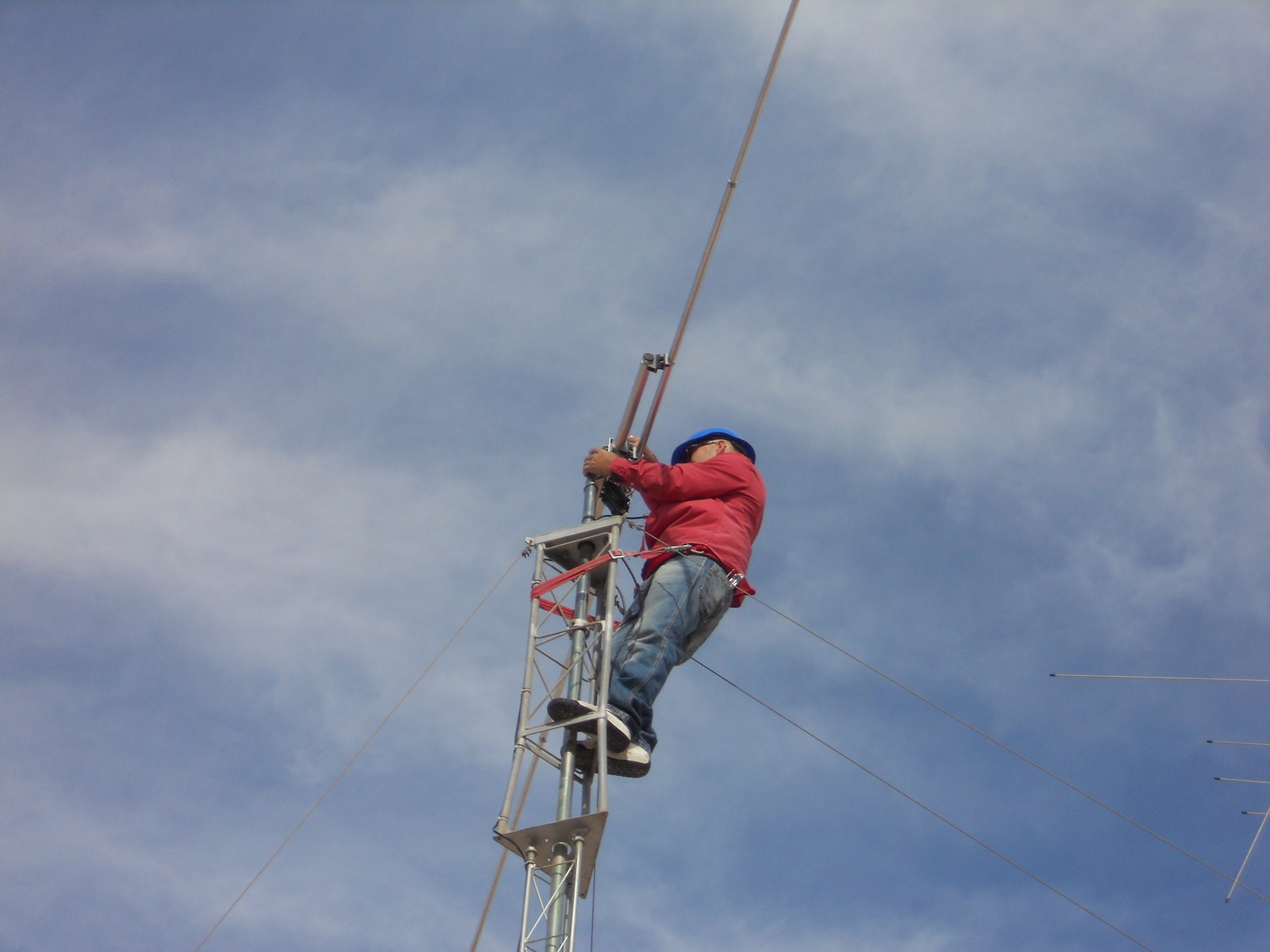

Le mât est un Televés VT180, celui-ci est surmonté d'un élément permettant l'installation du rotor de fabrication Torres 7VG. Installation faite par la société Satronika de Orihuela. Le moteur d'antenne est un Yaesu G-650C. Les mesures de l'antenne en fichier .xls sont disponibles en cliquant sur : Fritzel FB-13

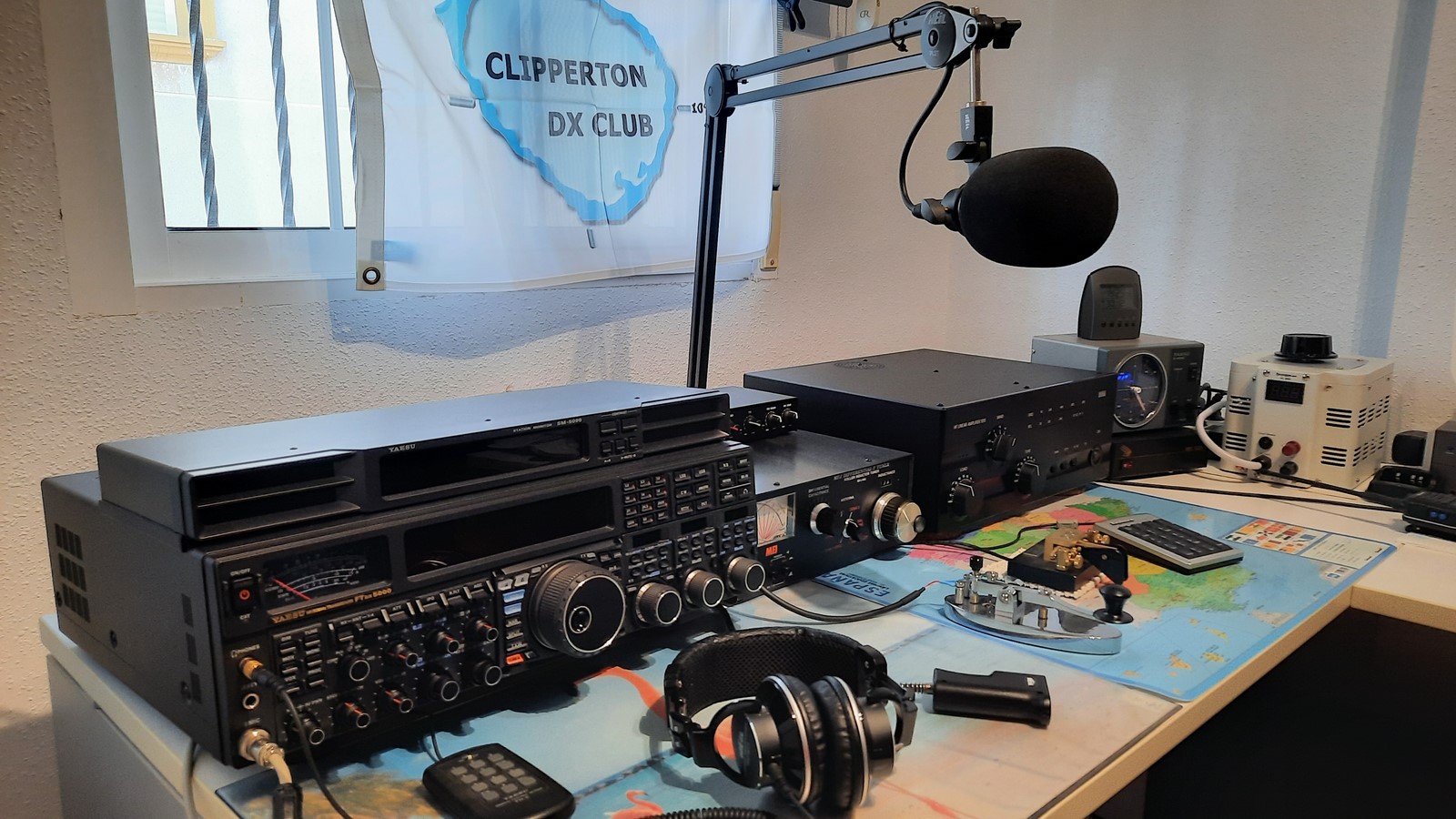

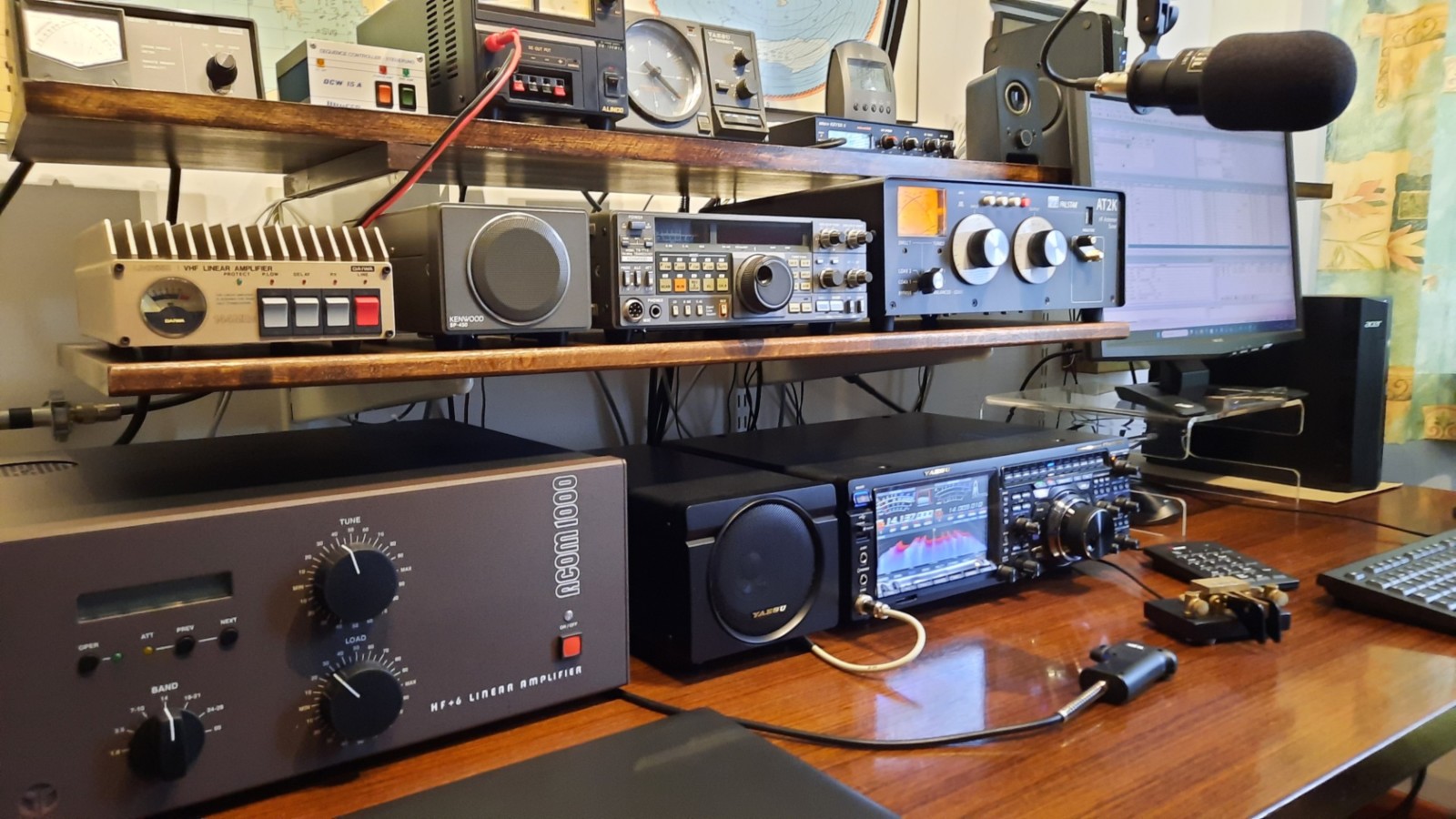

La station  se compose d’un Yaesu FT-DX5000 MP LTD émetteur/récepteur couvrant les bandes HF et le 50MHz. Il dispose de 2 récepteurs totalement indépendants.  Le récepteur principal, un double super-hétérodyne avec première FI à 9 MHz, secondé d'un récepteur additionnel totalement indépendant (triple super-hétérodyne, première FI à 40 MHz). L'étage final du FT-DX5000 intègre 2 robustes FET VRF-150 en configuration push/pull, garantissant une sortie de 200 watts. L'alimentation intégrée de 230 V AC est suffisamment puissante pour tirer profit de l'étage final MOSFET alimenté en 48 V afin de garantir une linéarité parfaite. La puissance maximale d'émission est de 200 W (75 W en Classe A). Les deux récepteurs disposent d'un DSP FI utilisables quelque soit le mode.  Le VFO « A » offre la possibilité de filtrage sur:  300Hz, 600Hz, 3kHz (filtre cristal 6 poles), 6kHz, 15kHz (MCF 4 poles). A noter que chaque VFO (2) dispose de son propre DSP « YAESU 32 bits à virgule flottante, basé sur le TI TMS320C6727B (@300 MHz) ». Malgré son poids de 21 kg certain regretterons peut-être l’absence d’une alimentation en 13,8 V. Un monitor SM-5000 complète la station, celui-ci permet de visualiser le spectre sur la bande en cours d'utilisation, pratique pour avoir une vue d'ensemble de la bande. Très utile durant les contests pour déterminer exactement la fréquence idéale pour émettre dans le pile-up. Le SM-5000 est également équipé de deux haut-parleurs intégrés, un pour chaque récepteur.

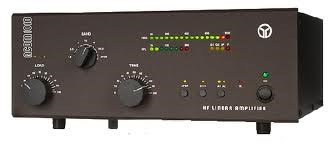

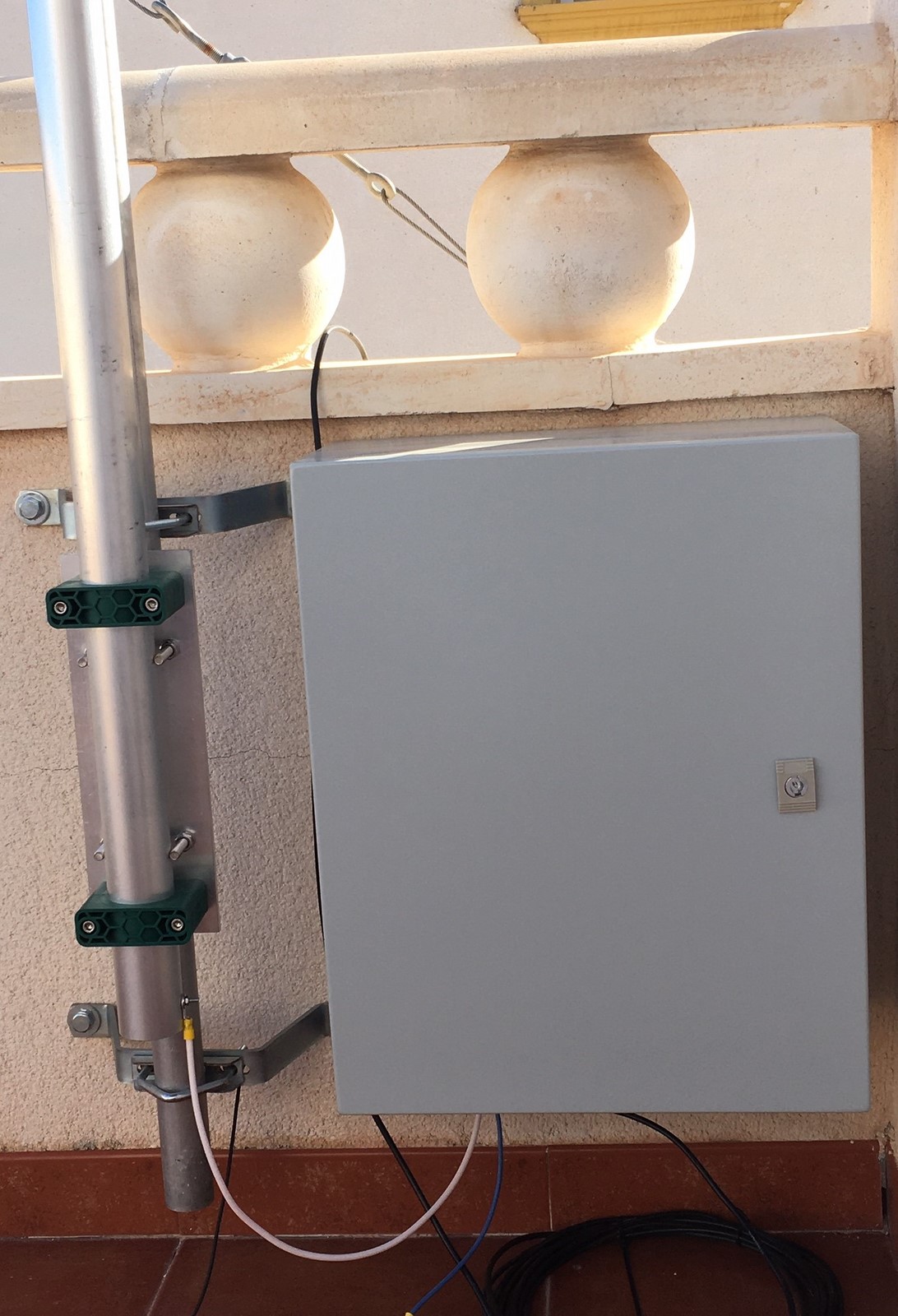

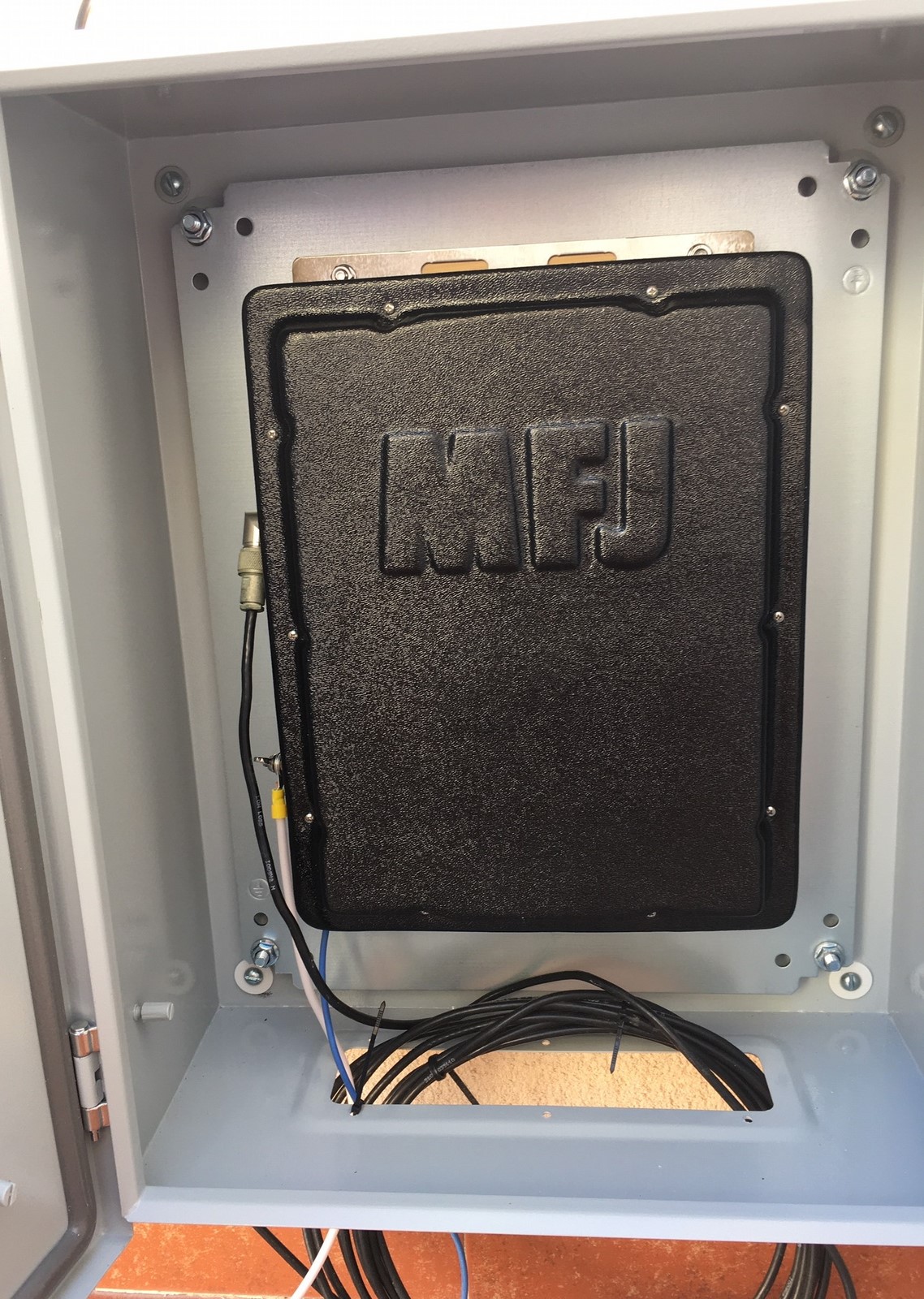

L'amplificateur linéaire, un ACOM 1010, est un amplificateur linéaire léger et peu encombrant, facile d'utilisation. Il fonctionne dans la gamme 1.8-29.7MHz, contrairement à l'ACOM 1000 pas de 50MHz. Une simple tétrode métal-céramique à hautes performances Svetlana 4CX800A (GU74B) avec une dissipation de plaque de 800 W (refroidissement à air forcé, piloté par la grille) permet à celui-ci de sortir une puissance de 700 W PEP ou 500 W en porteuse continue. Le gain HF est égal à 11dB typique pour une excitation de 45 à 70 watts. Une boite de couplage pour l'accord des antennes n'est pas nécessaire tant que le SWR ne dépasse pas le 3:1. Pour la commande du linéaire nous utilisons l'interface du micro KEYER II celui-ci est alimenté par une alimentation Samlex SEC-1223. Le transceiver ne permettant pas plus de 200 mA. (Important le port du tranceiver doit supporter +13,8V - 500 mA). La boîte de couplage manuelle avec self à roulette une MFJ-986 de 1500 Watts SSB/CW. Le microphone un HEIL Sound PR 781 dynamique  à grande réponse de fréquence  15 - 16000 Hz avec une impédance de 600 Ω et un niveau de sortie -55db. Celui-ci est monté sur un Heil Pro boom PL2T. Nous utilisons aussi un casque HEIL Sound Proset-3. La commande du PTT se fait manuellement à l'aide d'un commutateur HS-2. Le micro d'origine est un Yaesu dynamic MH-31. Pour la télégraphie "CW"  un manipulateur à double palette Bencher BY2 ou un twin paddle KENT TP1-B. Afin de réduire tout risque de retour HF dans le shack chaque descente d'antenne est protégée par un manteau de ferrite sur RG213. L'utilisation d'un RF isolateur MFJ-915 pourrait également bien convenir. RF isolateur MFJ-915 .  Pour les modes digitaux nous utilisons le micro KEYER II à l'aide d'un câble DB37F (réf:DB37-FT-2000) et le logiciel DM780 v 6.8.0.372 de Ham Radio Deluxe.

Le microHAM MKII a besoin d’une alimentation de 13,8 V pour fonctionner, soit à partir de la fiche d’alimentation, soit via un câble DB37. Avec les radios Yaesu FT-1000MP et le Yaesu FT- DX5000 l’alimentation via une prise 13.8V sur la radio n’est pas une option en raison de la limite de courant (200mA) que la radio peut fournir. La sortie de puissance 13,8 V peut toujours être utilisée pour contrôler l’état de veille du MKII (veille lorsque la radio est éteinte). Donc, à moins que vous ne vouliez / ayez besoin d’un contrôle en mode veille, vous n’avez pas besoin de connecter une prise jack 13.8V sur la radio. (Info: Jozef OM7ZZ) microHAM

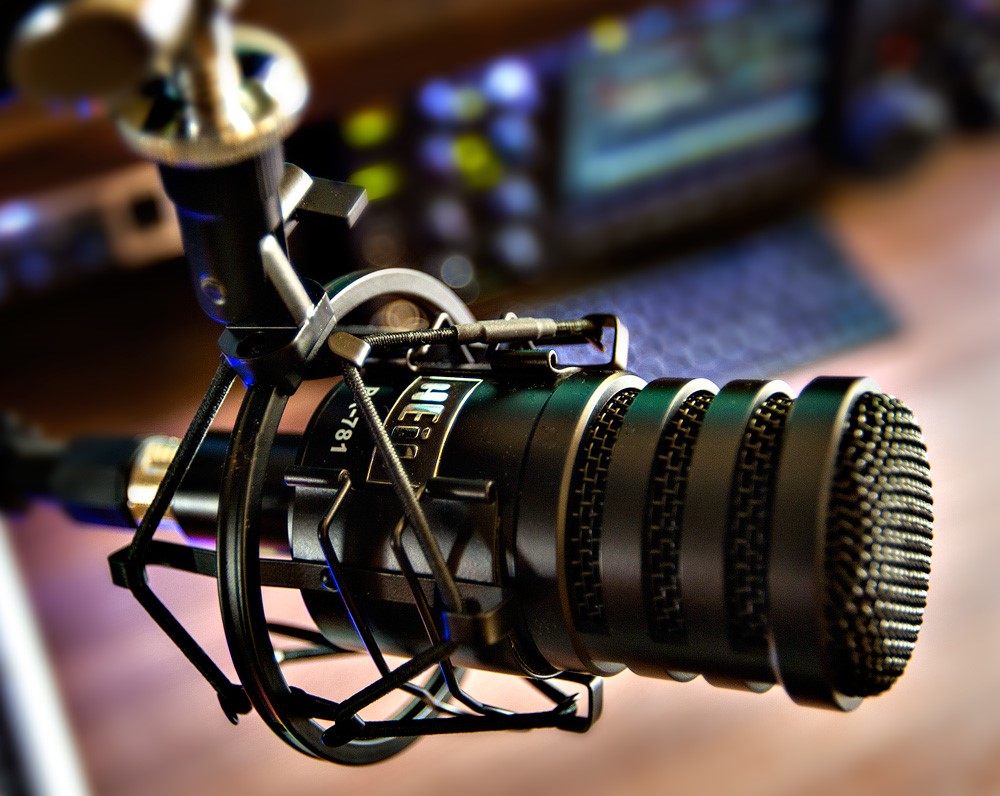

Le microphone HEIL PR 781, un microphone dynamique cardioïde de qualité professionnelle spécialement conçu pour le FT-DX9000. Il utilise l'un des éléments dynamiques de la Heil broadcast division, le PR 781 offre une magnifique réponse à large bande tout en conservant le son traditionnel Heil sound et une retranscription de la parole parfaitement équilibrée. Sortie 3 pin XLR.
Caractéristiques techniques: Elément dynamique Heil Sound PR
Grande réponse en fréquence 50 - 16000 Hz
Niveau de sortie -55dB. Impédance 600 Ω.    Heil-DSP Settings

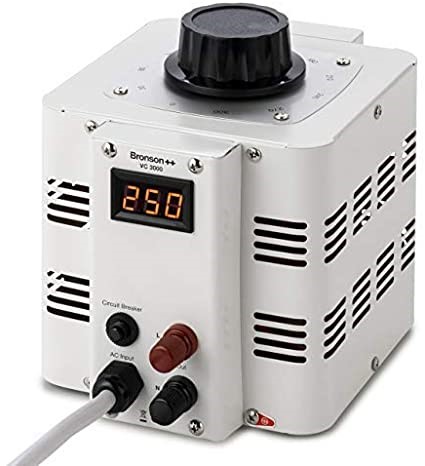

En Espagne la tension du réseau étant très instable et souvent supérieure à 245 Volts nous utilisons un transformateur toroïdal Bronson Variac VC3000 pour convertir la tension trop élevée  du réseau à 220Volts AC, ceci afin de protéger nos installations et en particulier l'ampli linéaire. Le variac permet un réglage de 0 à 300 Volts AC. Sa capacité maximale est de 3000 VA.

Dimensions : 22,3 x 17,3 x 16,0 cm. Poids : 9,3 Kg.

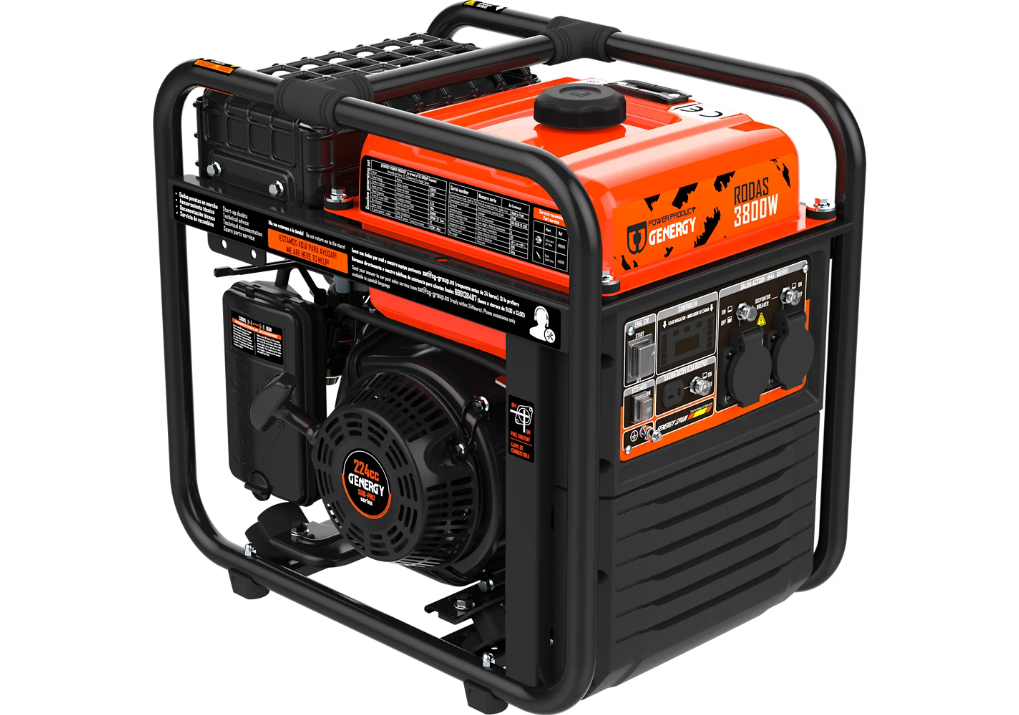

En cas de catastrophe naturelle, les radioamateurs peuvent établir des communications vitales au départ des lieux parfois coupés du monde, permettant ainsi dans un premier temps la mise en place des secours et de répondre aux besoins urgents, en attendant le rétablissement des liaisons normales. Aussi sommes nous équipés d'un groupe électrogène nous permettant d'établir les liaisons d'urgences.

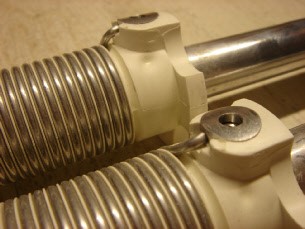

Dans l'article en néerlandais  rénovation Fritzel vous trouverez toutes les astuces afin de remettre "presque" à neuf votre ancienne antenne Fritzel. (Merci à Frits, PA0FRI). Pour info sachez que HOFI  en Allemagne a continué la production ainsi que la vente des produits Fritzel. Accès au site perso: PA0FRI

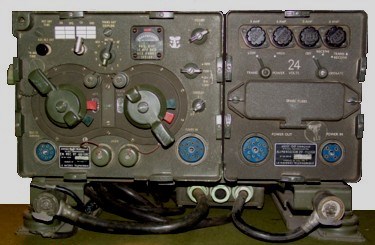

Mes premières émissions radio eurent lieu en 1970 lors de mon appel sous les armes avec un AN/VRC-10 de 46 Kg. datant de la fin des années 50. Puissance de sortie 2/16 Watts en mode FM. Fréquence en MHz de 38 à 54,9 (au pas de 100KHz) avec RT-68. Portée entre 15 et 25 Kilomètres. Dimensions: 500 x 314 x 340mm. Alimentation: PP - 112GR 24Volts, son poids 15Kg. (ON5JV)

Feuille de calcul, cliquez :  Calcul de ROS, TOS, k, RL       Auteur : F4EZC, Ch. Bourrier

Feuille de calcul 1, cliquez :  Calcul baluns

Feuille de calcul 2, cliquez:  Binocular baluns

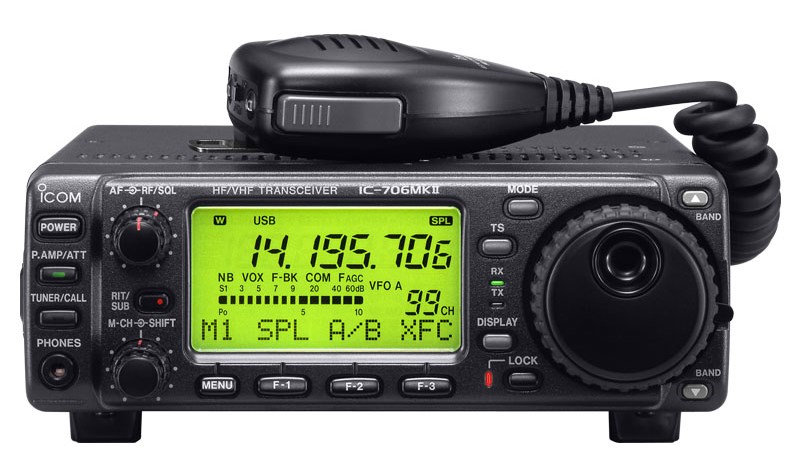

Icom IC-706MKIIG

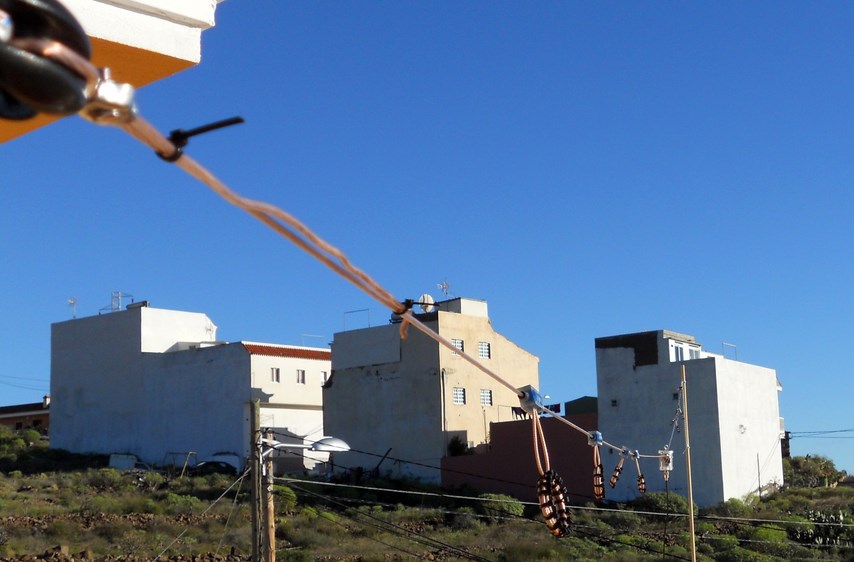

La station portable se compose principalement d'un transceiver Icom IC-706MKIIG celui-ci est un tout mode Déca/6m/2m/70cm et est muni d'un module DSP UT-106, une alimentation à découpage Samlex SEC-1223 de 25 Ampères. La boîte de couplage 10-80M Travel Tuner MFJ-904. L'antenne est une verticale Hy-gain AV-14AVQ pour les bandes 10, 15, 20 et 40 mètres. Dans certains cas et si l'espace nous le permet, un dipôle 20 mètres (home-made) peut être utilisé, ou encore un dipôle multibandes à trappes Kelemen. L'insertion d'un circuit accordé (trappe) de chaque côté du dipôle produit des résonances additionnelles. Les dipôles à trappes sont généralement un peu plus courts que les dipôles longueur nature et offrent des fonctionnements multi bandes à des endroits qui ne permettent pas l'installation d'autres antennes. La Kelemen est prévue pour le 10, 15, 20, 30 et 40m et est montée en V inversé afin de ramener l'impédance le plus près possible de 50 ohms.

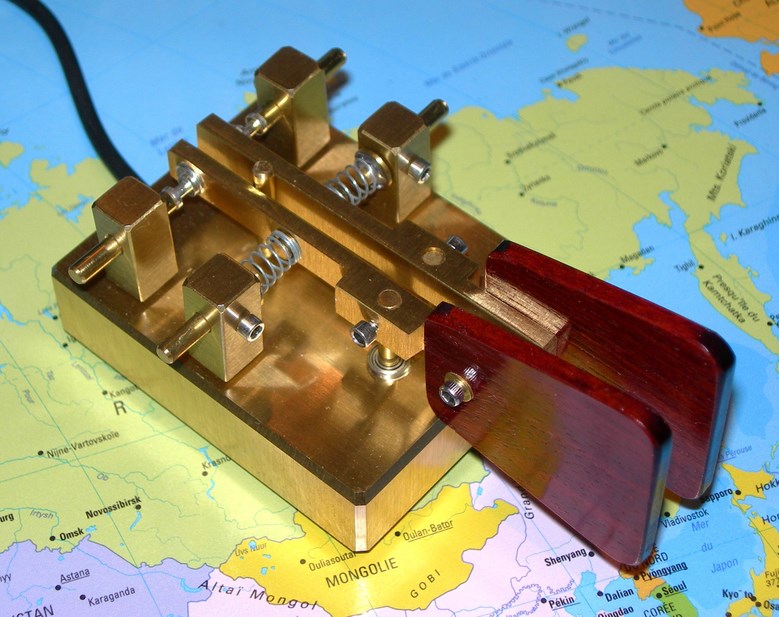

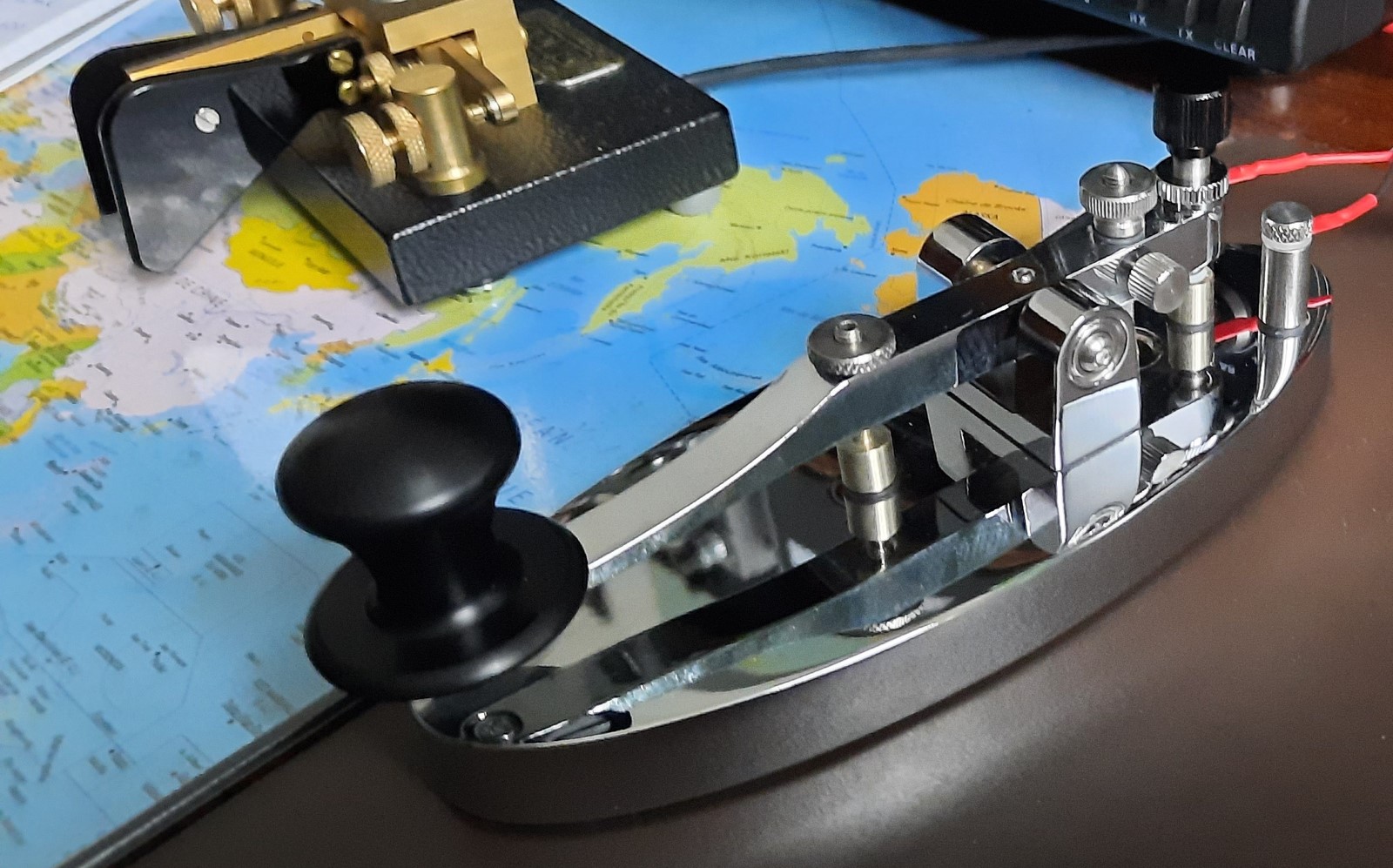

K8RA P-2jr.  Ce manipulateur à double palette est principalement conçu pour le portable. De petite taille, et entièrement usiné avec précision dans du laiton il pèse 460 grammes ce qui lui donne une très bonne stabilité à l'utilisation. Comme d'autres clés à palettes il utilise également des roulements à billes, ce qui lui permet ainsi d'effectuer des réglages avec une très grande précision. Les contacts quant à eux sont en argent. Soit.... un véritable petit bijoux. (Info ARRL: CW Key Maker Jerry Pittenger, K8RA, SK)

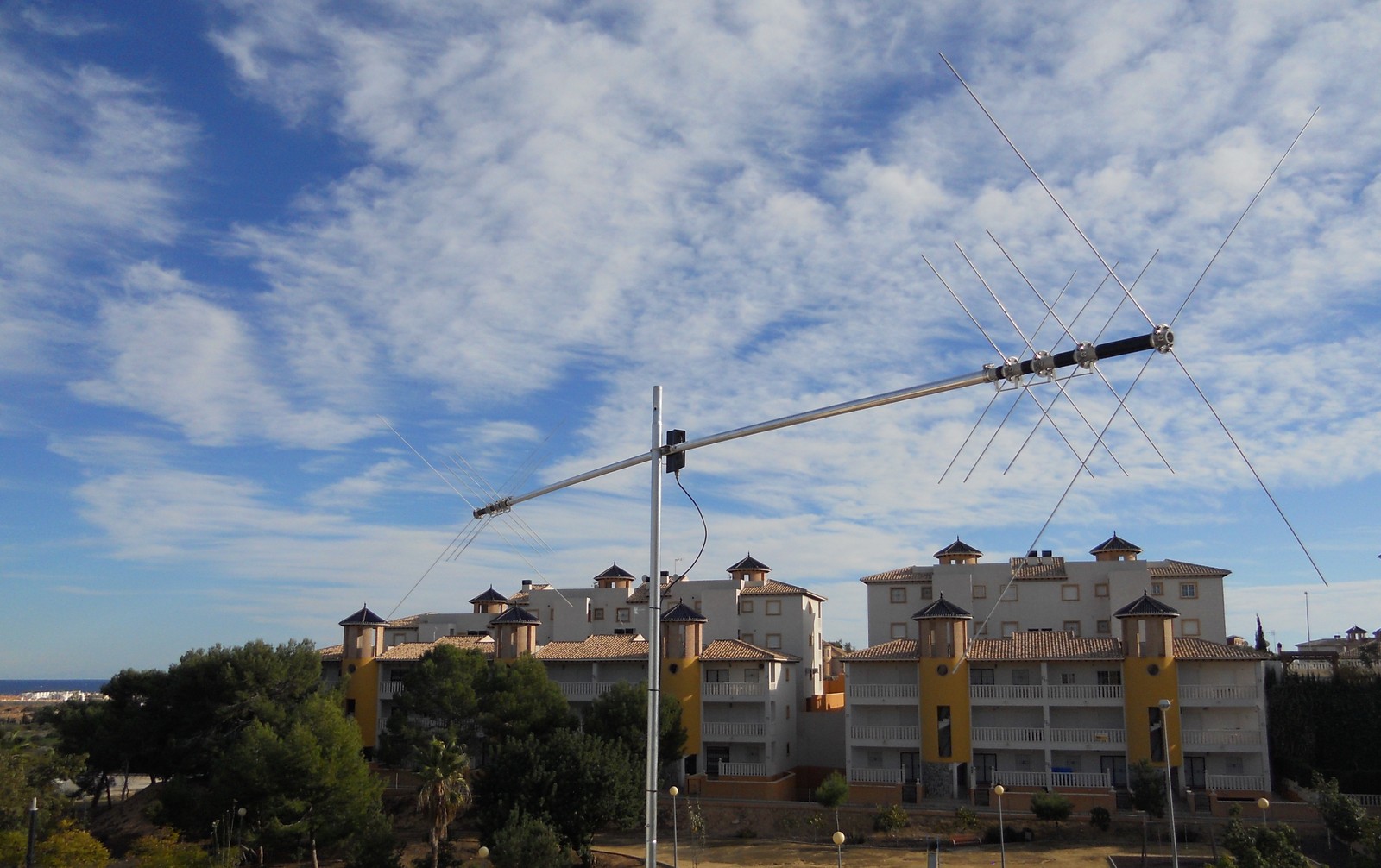

La première antenne que nous avons utilisée en Espagne était une MFJ-1775 un mini-dipôle rotatif de 4,3m (longueur totale) ayant la possibilité de travailler sur 6 bandes. Les bandes 144, 50, 28, 21, 14 et 7 Mhz. (Personnellement nous n'avons jamais eu l'usage du 2 et du 6 mètres)
La puissance admissible est de 1500 Watts. Cette antenne était très performante malgré sa petite dimension mais nécessite beaucoup de soins et de temps au montage. Une après-midi est bien nécessaire… Un analyseur de SWR tel que le MFJ-259B ou équivalent est fortement conseillé. De plus la largeur de bande est très étroite et sensible aux ajustements surtout sur le 40 et 20m. Une bonne boîte de couplage est plus que nécessaire. Conclusion : Une excellente antenne pour ceux qui ne disposent pas de beaucoup de place pour l'installation d'un bon aérien.

Installation d'antenne filaire en V inversé. Si à cause de limitation d'espace, l'antenne ne peut être installée horizontalement, le montage en V inversé est une bonne alternative. L'angle de radiation est abaissé et plus favorable au DX, et un seul point de fixation central est nécessaire pour l'installation. L'angle entre les deux côtés du dipôle doit se situer entre 90 et 130 degrés, et ne doit en aucun cas être de moins de 75 degrés. Les extrémités du fil ne doivent pas toucher le sol mais se terminer à quelques mètres au dessus, ceci nécessitera une corde d'extension avec isolateurs. La photo (à gauche) représente notre dipôle pour les bandes 40, 30, 20, 15 et 10m. Les trappes coaxiales sont très légères. La longueur totale de l'antenne est de 10,6 mètres. La traction maximale sur le dipôle est de 18 Kilogrammes. Quant à la puissance, celle-ci est prévue pour un maximun de 400 Watts. Peu encombrante et légère, son poids n'excède pas les 675 grammes. Seul reproche, pas très performant sur le 40 mètres !!!! (Cliquez sur la photo pour obtenir un plus grand format).

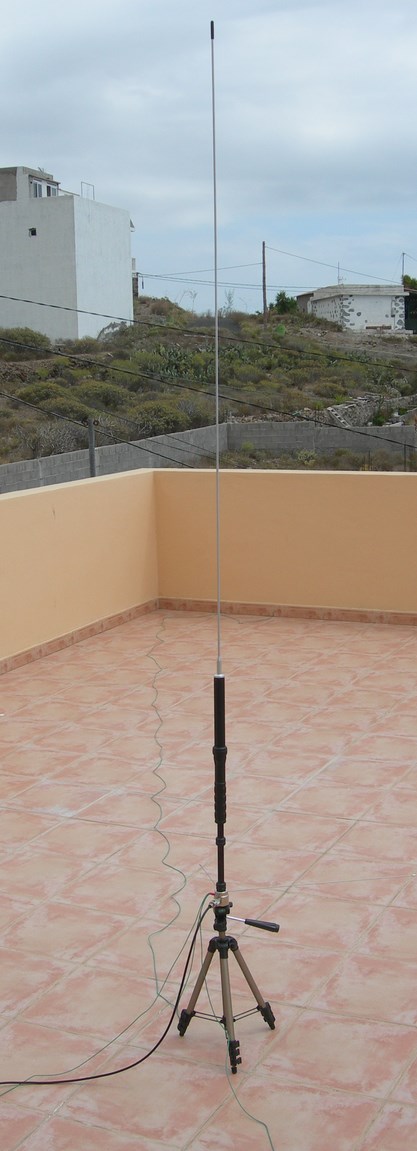

Lors de nos déplacements, en vacances par exemple, et dans l'impossibilité d'installer d'autres aériens il nous arrive fréquemment d'utiliser une antenne ATAS-25. Celle-ci offre plusieurs avantages, elle peut s'installer très facilement sur un petit espace comme la terrasse d'un hôtel (à l'aide d'un petit trépied) ou encore tout simplement être fixée sur un balcon (avec un petit support à clamer) la fixation est simple à l'aide d'une vis de 6,35 mm (1/4"). Autres avantages celle-ci peut se transporter facilement dans une valise, sa longueur totale pour le transport est de 600mm et son poids ne dépasse pas les 930 grammes. Idéal pour les transports en avion !!!!  L'ATAS-25 utilise un système de réglage manuel (bobine) qui accorde l'élément rayonnant avec un SWR presque parfait. Seul inconvénient chaque bande doit être réglée indépendamment. Pour faciliter la mise au point nous faisons usage d'un petit gabarit (home made) reprenant les différentes mesures ce qui nous permet de changer rapidement de bande. Une des caractéristiques principales de l'ATAS-25 est en fait un système d'antenne portable idéal pour un fonctionnement temporaire, malheureusement non recommandé pour des installations en extérieur à long terme. Les fréquences: 7/14/21/28/50/144/430MHz, Puissance max.: HF/50MHz: 100W (SSB/CW), 50W (AM/FM), 144/430MHz: 50W (Tous modes) Hauteur max. 2.2m (varie selon la bande utilisée).
